Блоки питания и сигнализации БПС-21М - контролеры для датчиков-газоанализаторов. Они предназначены для:

1. Питания и приема информации с датчиков-сигнализаторов ДАХ-М, ДАТ-М, ДАК, ДАМ.
2. Измерения выходных сигналов от первичных измерителей и преобразование их в результаты измерения, а также отображение в цифровом виде (на ЖК-дисплее).
3. Выдачи свето-звуковой сигнализации при достижении установленных пороговых значений концентраций.
4. Замыкание/размыкание сухих контактов реле и управление тем самым внешними устройствами (вентиляция, сирена и т.д.).

Область применения блока питания и сигнализации БПС-21М

В составе газоаналитических систем, БПС-21М выявляет и контролирует довзрывоопасные концентраций горючих газов и паров, содержания кислорода и вредных веществ в воздухе рабочих помещений. Данные системы применяются на нефтехимических, химических и нефтеперерабатывающих производствах. А также на предприятиях электро- и теплоэнергетике, металлургической, химической, нефтеперерабатывающей, целлюлозно-бумажной, пищевой, фармацевтической и др. отраслях промышленности.

Блоки питания БПС-21М являются стационарными автоматическими приборами непрерывного действия.

Отличительные особенности БПС-21М

• Прием поканального токового выходного сигнала (4-20) мА (за исключением модели БПС-21М-1ВБ);
• Свето-звуковая сигнализация по каждому каналу;
• Индикация неисправности и обрыва цепи по каждому каналу;
• "Сухие" контакты для подключения внешних устройств.

Исполнения блока питания и сигнализации БПС-21М: 1-, 2-, 4-, 7-, 8-, 11-, 12-канальное (до 30 каналов для шлейфового БПС-21М-М), которые имеют до 3-х порогов сигнализации.

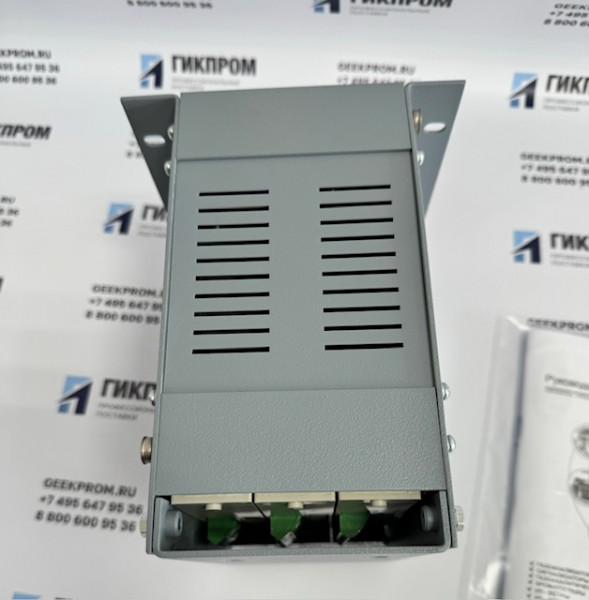

Блоки модульного исполнения обрамлены металлическим корпусом и состоят из каркаса с кросс-платой и установленными модулями. Выпускаются в общепромышленном и взрывозащищенном исполнении ([Exib]IIC) с степенью защиты от внешних воздействий IP20.

Принципиальные типы исполнения БПС-21М

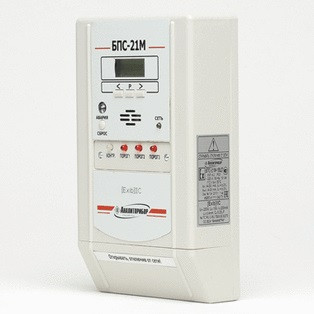

1. Моноблочное исполнение БПС-21М-1 (1 канал)

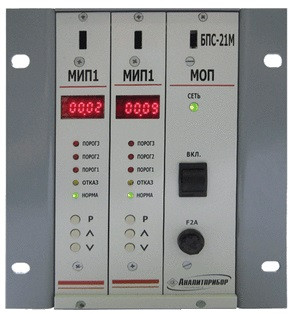

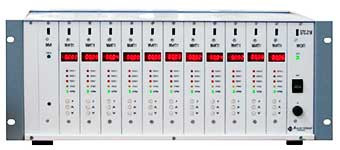

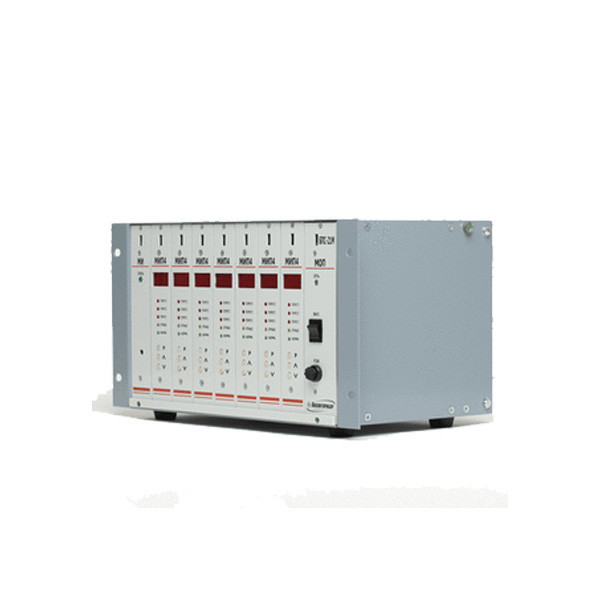

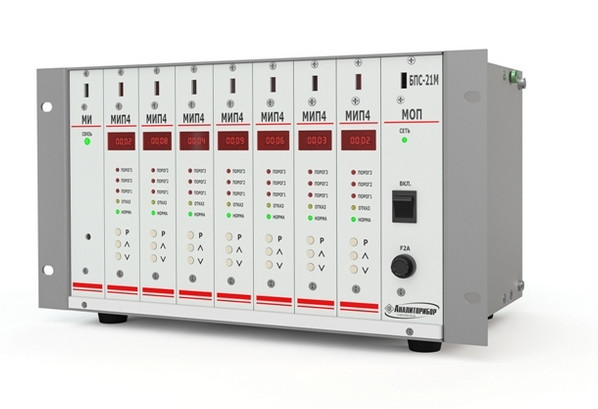

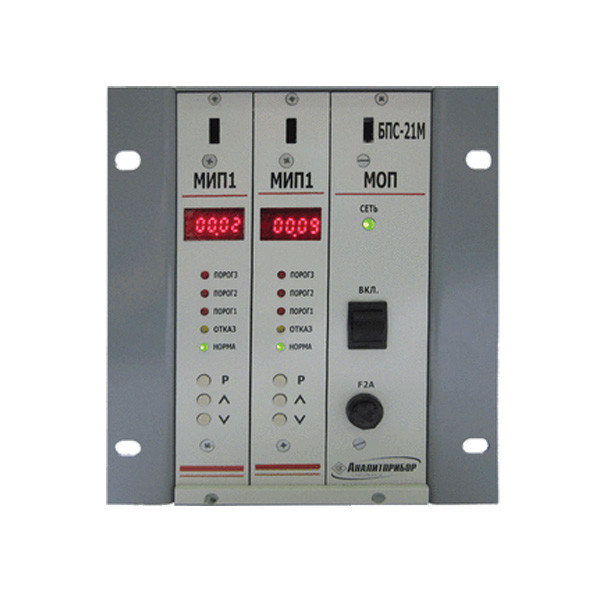

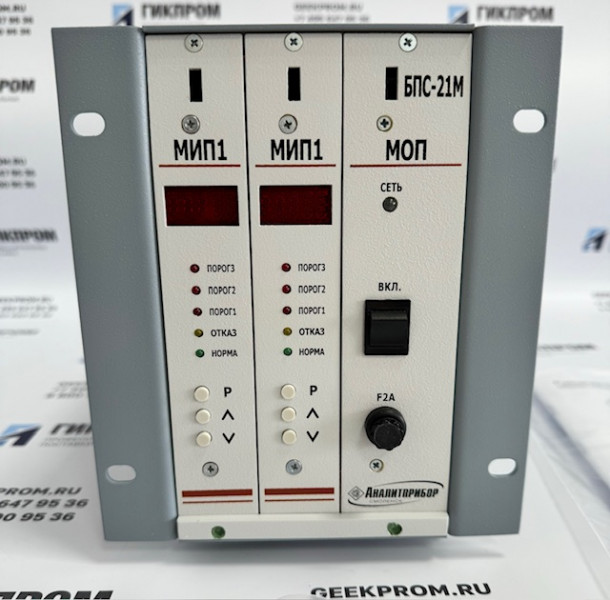

2. Модульное исполнение БПС-21М-2 - БПС-21М-12 (до 12 каналов)

3. Шлейфовый БПС-21М-М (до 30 каналов)

4. Для установки на DIN-Рейку БПС-21М3 (до 30 каналов)

Методика поверки БПС-21М

Поверка проводится в соответствии с документацией «Блоки питания и сигнализации БПС-21М. Методика поверки», которая является приложением А к руководству по эксплуатации ИБЯЛ. 411111.042 РЭ, утвержденным ГЦИ СИ ВНИИМС в 2007 г.

Основное оборудование для поверки: миллиамперметр М2015, вольтметр универсальный В7-22, класс точности 0,2.

Межповерочный интервал для блоков БПС-21М - 12 мес.

Основные технические характеристики блоков питания и сигнализации БПС-21М

Характеристика	Значение	Примечание
Напряжение питания, В	220
Потребляемая мощность, ВА, не более	от 30 до 90	в зависимости от числа каналов
Выходное напряжение, В	16(ток ограничения 200 мА) 24±0,5 (ток ограничения 350 мА)	гальванически связанное (искробезопасное) гальванически развязанное
Выходные сигналы: токовый сигнал, мА цифровой	4 – 20 RS 485	см. доп. характеристики протокол MODBUSRTU
Температура окружающей среды, °С	1 – 50

Дополнительные технические характеристики блока БПС-21М

Наименование	Количество токовых выходов	Наличие интерфейса RS485	Количество Релейных выходов	Наличие звуковой сигнализации	Напряжение питания, В
БПС-21М-1ВБ	-	-	4	+	16
БПС-21М-1ВБТ	1	-	4	+	16
БПС-21М-1ВЦТ	1	+	4	+	16
БПС-21М-12ВЦ	12	-	49	-	16
БПС-21М-12ВБ	12	-	49	-	16
БПС-21М-11ВЦ	11	+	45	+	16
БПС-21М-11ВБ	11	+	45	+	16
БПС-21М-8ВЦ	8	-	33	-	16
БПС-21М-8ВБ	8	-	33	-	16
БПС-21М-7ВЦ	7	+	29	+	16
БПС-21М-7ВБ	7	+	29	+	16
БПС-21М-4ВЦ	4	-	17	-	16
БПС-21М-4ВБ	4	-	17	-	16
БПС-21М-2ВЦ	2	-	9	-	16
БПС-21М-2ВБ	2	-	9	-	16
БПС-21М-12Ц	12	-	49	-	24
БПС-21М-12Б	12	-	49	-	24
БПС-21М-11Ц	11	+	45	+	24
БПС-21М-11Б	11	+	45	+	24
БПС-21М-8Ц	8	-	33	-	24
БПС-21М-8Б	8	-	33	-	24
БПС-21М-7Ц	7	+	29	+	24
БПС-21М-7Б	7	+	29	+	24
БПС-21М-4Ц	4	-	17	-	24
БПС-21М-4Б	4	-	17	-	24
БПС-21М-2Ц	2	-	9	-	24
БПС-21М-2Б	2	-	9	-	24

Примечание: в наименовании БПС-21М

• В – для работы с датчиками с искробезопасной цепью
• Б – без индикации
• Ц – цифровая индикация
• Т – токовый выход

Таблица замен для снятых с производства моделей

Сняты с производства	Замена
БПС-21М-1ВЦТ; -1ВБТ; -1ВБ	БПС-21М-2ВЦ БПС-21М3-220х16-ib-IIB/IIC
БПС-21М-2Б	БПС-21М-2Ц
БПС-21М-2ВБ	БПС-21М-2ВЦ
БПС-21М-4Б	БПС-21М-4Ц
БПС-21М-4ВБ	БПС-21М-4ВЦ
БПС-21М-7Б	БПС-21М-7Ц
БПС-21М-7ВБ	БПС-21М-7ВЦ
БПС-21М-8Б	БПС-21М-8Ц
БПС-21М-8ВБ	БПС-21М-8ВЦ
БПС-21М-11Б	БПС-21М-11Ц
БПС-21М-11ВБ	БПС-21М-11ВЦ
БПС-21М-12Б	БПС-21М-12Ц
БПС-21М-12ВБ	БПС-21М-12ВЦ

Габариты и масса БПС-21М

• БПС-21М (1 канал) - В: 250 мм х Ш: 66 мм х Д: 145 мм, вес: 2 кг.;
• БПС-21М (2 канала) - В: 190 мм х Ш: 210 мм х Д: 158 мм, вес: 4 кг.;
• БПС-21М (4 канала) - В: 190 мм х Ш: 210 мм х Д: 219 мм, вес: 6 кг.;
• БПС-21М (7, 8 каналов) - В: 190 мм х Ш: 210 мм х Д: 341 мм, вес: 9 кг.;
• БПС-21М (11, 12 каналов) - В: 190 мм х Ш: 210 мм х Д: 483 мм, вес: 15 кг.
