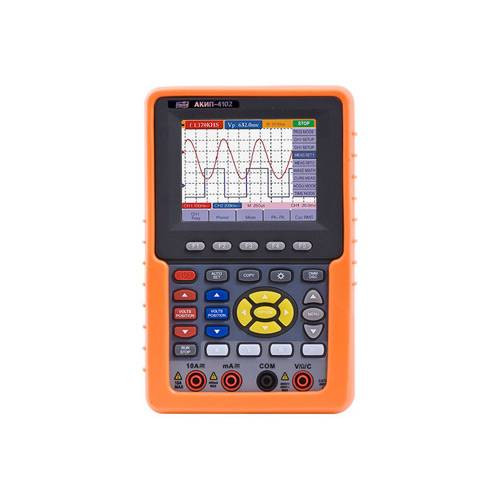

Осциллограф АКИП-4102

Код: 20879

62 580 ₽ с НДС

Доступен для заказа

Официальная поставка

Гарантия лучшей цены

Ежедневные отгрузки

Связаться с отделом продаж:

info@geekprom.ru

ответ на заявку – не более 30 минут

+7 495 647 95 36

с 8:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок по РФ

Официальный дилер

— Минимальная стоимость, срок поставки, лучшие условия

— Гарантия производителя

— Работаем с государственными и бюджетными организациями на их условиях

— Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г. Москве (м. Румянцево)

— Оперативная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Частичная предоплата, полная оплата по факту поставки, работа по договору

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств

— Более 8000 выполненных поставок

— Только положительные отзывы от клиентов

Описаие цифового осциллографа АКИП-4102

АКИП-4102 – двухканальный цифровой осциллограф с функциями мультиметра, позволяющий с высокой точностью отслеживать колебания электрического сигнала. Помимо этого, прибор измеряет силу тока, напряжение, частоту, прозванивает электроцепи. Аппарат обеспечивает высокую достоверность полученных данных и его можно использовать даже при лабораторных исследованиях.

Осциллограф АКИП-4102 будет полезен при отладке, обслуживании и сборке радиоэлектронных устройств. АКИП-4102 оборудован двумя измерительными входами, поэтому с его помощью можно отслеживать электрические сигналы одновременно в двух точках. Это позволяет примерно в два раза сократить время выполнения работ.

Показания осциллографа АКИП-4102 выводятся на цветной жидкокристаллический экран. Во время измерений пользователь может сравнить результаты, полученные по двум каналам.

Для обработки сигналов осциллограф АКИП-4102 имеет несколько режимов: "послесвечение", "усреднение", "пиковый детектор". Режим усреднения показаний позволяет устранить помехи и вывести на экран прибора усреднённую осциллограмму. "Пиковый детектор" служит для наблюдения аномалий в осциллограмме, выявления помех в структуре. Режим "Послесвечение" предназначен для наблюдения за быстроизменяющимися сигналами. Участки осциллограммы, которые изменялись в определенный промежуток времени, выделяются цветом, что увеличивает наглядность отображения.

Осциллограф АКИП-4102 имеет функцию математической обработки результатов, это упрощает последующий анализ графиков. Аппарат снабжен функцией интерполяции sin x/х, её использование улучшает качество отображения электрического сигнала.

АКИП-4102 имеет расширенные возможности схемы синхронизации. Прибор оборудован функцией попеременной синхронизации по 2-м каналам, что обеспечивает устойчивую синхронизацию и захват двух не связанных друг с другом сигналов.

Отличительные особенности:

Осциллограф: 2 канала, полоса пропускания 20 МГц;
Частота дискретизации до 100 МГц в реальном времени;
Автоматические и курсорные измерения;
Длина памяти 6 кБ на канал;
Запись и вызов до 4-х осциллограмм;
Выход калибратора 1 кГц;
Интерполяция sin x/x, матем. обработка (+, -, /, х), режим XY;
Мультиметр: измерение напряжения, тока, сопротивления, емкости, прозвонка цепи и тест диодов;
Цветной ЖК-дисплей, интерфейс USB;
Автономное батарейное питание;
Ударопрочное исполнение.

Технические характеристики осциллографа АКИП-4102

Параметр	Значения
Режим осциллографа
Канал вертикального отклонения
Полоса пропускания	0...20 МГц
Коэффициент отклонения	5 мВ/дел...5 В/дел
Входное сопротивление	1 МОм ± 2% // 20 пФ±3 пФ
Сопряжение входа	Открытый, закрытый, заземлен
Время нарастания	< 17,5 не
Погрешность коэффициента отклонения	±3%
Временная задержка между каналами	150 ПС
Макс. входное напряжение	400 Впик
Канал горизонт. отклонения
Коэффициент развертки	5 нс/дел...5 с/дел (шаг 1-2,5-5)
Погрешность коэф. развертки	0,01%
Синхронизация
Режимы запуска	Однократный, нормальный, авто
Источник синхронизации	Канал 1. Канал 2
Типы синхронизации	По фронту. ТВ-синхронизация (поле, строка)
Погрешность установки уровня синхронизации	±0,3 деления
Аналого-цифровое преобразование
Частота дискретизации	100 МГц
Объем памяти	6 кБ
Разрядность! АЦП	8 бит
Режимы выборки	Нормальный, усреднение, пиковый детектор
Режим мультиметра
Постоянное и переменное напряжение
Пределы измерения	Постоянное 400 мВ. 4 В. 40 и 400 В
напряжений	Переменное 4 В. 40 и 400 В (диапазон частот 40...400 Гц)
Разрешение	100 мкВ, 1 мВ, 10 мВ. 100 мВ в зависимости от предела
Входное сопротивление	10 МОм
Погрешность измерения	± 1%
Постоянный и переменный ток
Предел измерений	40 мА. 400 мА. 10 А
Разрешение	10 мкА, 100 мкА. 10 мА
Диапазон частот перем. тока	40...400 Гц
Погрешность измерения	Постоянный ток: ±1%, ±1,5%, ± 3% в зависимости от предела Переменный ток: ±1,5%, ±2%, ±5% в зависимости от предела
Сопротивление
Предел измерений	400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм
Разрешение	0,1 Ом, 1,10, 100 Ом, 1 кОм, 10 кОм
Погрешность	±1%
Емкость
Предел измерений	51 нФ, 512 нФ, 5,12 мкФ. 51,2 мкФ, 100 мкФ
Разрешение	10 пФ. 100 пФ,1 нФ, 10 нФ. 100 нФ в зависимости от предела
Погрешность	±3%
Общие данные
Дисплей	цветной ЖКИ (320x240), диагональ 9,6 см, 4096 цветов
Источник питания	Литиевая батарея, время автономной работы 4 часа
Зарядное устройство/адаптер	220 В. 50 Гц <-> 8,5 В постоянное, 1,5 А
Условия эксплуатации	0 °С...40 вС; отн. влажность не более 80 %
Габаритные размеры	180 х 115 х 40 мм
Масса	0,7 кг
Интерфейс	USB

Комплектация осциллографа АКИП-4102

Наименование	Количество
Прибор	1
Пробник х10	2
AC-DC адаптер	1
Измерительный кабель	2
Провод для калибратора	1
Кабель USB	1
Руководство по эксплуатации	1
Программное обеспечение	1
Металлический кейс	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/АКИП/Расширенное описание АКИП-4102.pdf
