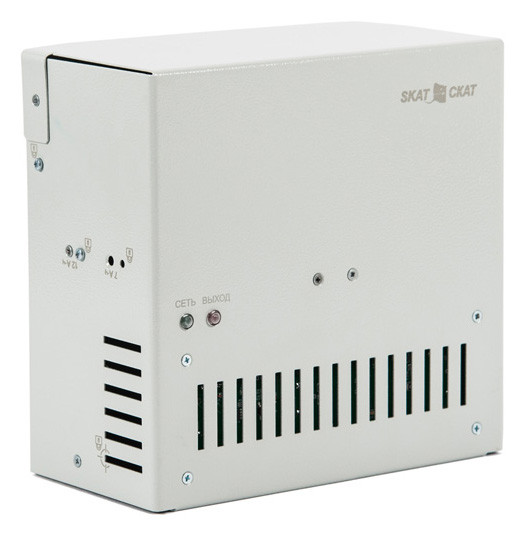

SKAT 12-4.0 TOP Источник питания потолочного крепления

Описание источника питания потолочного крепления SKAT 12-4.0 TOP (СКАТ ИБП-12/4-12-TOP)

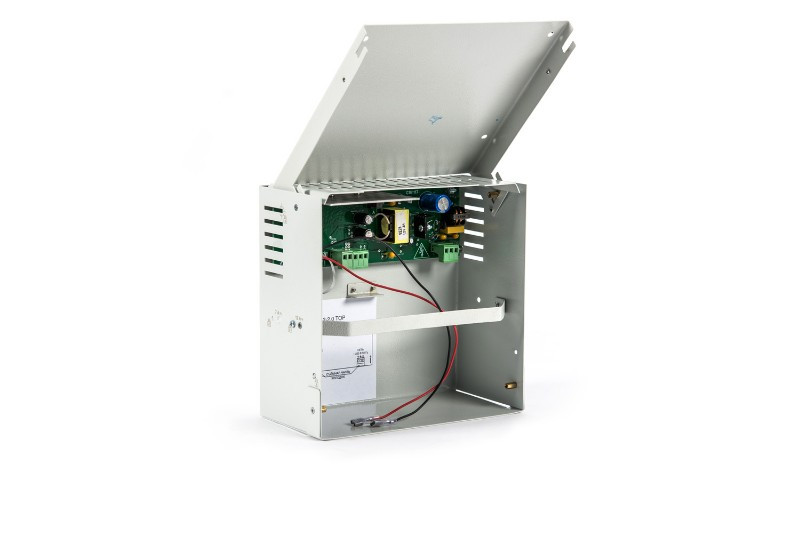

Корпус с продуманной системой крепежа позволяет повесить ИБП на любой горизонтальной поверхности. Уникальный механизм подвеса позволяет легко и быстро смонтировать источник на потолке и обеспечивает в дальнейшем удобное обслуживание, замену АКБ и демонтаж. Специальные дополнительные фиксаторы в крышке и основании корпуса делают монтаж ещё более удобным и безопасным. Контрольные винты надёжно фиксируют откидную крышку в закрытом положении и защищают от случайного открытия. Специальная скоба для удержания АКБ защищает от опрокидывания аккумулятора при открывании крышки и позволяет прочно удерживать АКБ 7–12 Ач. Система вентиляции и элементная база подобраны таким образом, чтобы источник не перегревался даже при использовании за подвесным потолком.

Отличительные особенности

• удобное крепление на потолок;
• удобство монтажа и установки АКБ за счет откидной крышки с фиксацией;
• возможность при необходимости снять крышку и провести монтаж в удобном для монтажника месте;
• защита от падения частей корпуса и АКБ при открытии (снятии) крышки;
• питание нагрузки стабилизированным напряжением согласно п.2 таблицы в режиме «ОСНОВНОЙ» (при наличии сетевого напряжения) и в режиме «РЕЗЕРВ» (в отсутствии сетевого напряжения);
• световая индикация режима работы: при наличии сети светодиод «СЕТЬ» зеленого цвета свечения включен и горит ровным светом, при наличии выходного напряжения светодиод «ВЫХОД» красного цвета свечения включен и горит ровным светом;
• автоматический переход на резервное питание от аккумуляторной батареи при отключении электрической сети, режим «РЕЗЕРВ»
• оптимальный заряд АКБ при наличии напряжения сети, режим «ОСНОВНОЙ» (см. п.6 таблицы);
• ограничение степени разряда АКБ при отсутствии сети;
• защита от неправильного подключения клемм АКБ при помощи самовосстанавливающегося предохранителя;
• защита от кратковременного короткого замыкания клемм АКБ;
• защита от короткого замыкания на выходе с отключением выходного напряжения;
• автоматическое восстановление выходного напряжения после устранения причины замыкания;
• защита нагрузки от аварии изделия;
• выдача информационного сообщения «НАЛИЧИЕ СЕТИ» посредством выхода типа «открытый коллектор»;
• функция «холодный пуск», обеспечивающая восстановление работоспособности изделия при подключении исправной и заряженной АКБ в отсутствии сетевого напряжения.

Технические характеристики источника питания

Параметр		Значения
Напряжение питающей сети 220 В, частотой 50±1 Гц с пределами изменения, В		170…250
Выходное напряжение постоянного тока, В	при наличии напряжения сети 220 В, режим «ОСНОВНОЙ»	12,9…13,8
	при отсутствии напряжения сети 220 В, режим «РЕЗЕРВ»	9,5…12,6
Напряжение заряда АКБ при наличии сетевого напряжения, В		13,5…14,0
Ток нагрузки, A	при наличии сети 220 В, режим ОСНОВНОЙ»	0…4,0
	от АКБ, режим «РЕЗЕРВ»	0…4,5
Максимальный ток нагрузки в режиме «ОСНОВНОЙ», при подключенной АКБ, кратковременно (5 сек.), А не более		4,5
Ток заряда АКБ, стабилизированный, А		0,45…0,65
Ток, потребляемый изделием от АКБ в режиме «РЕЗЕРВ» без нагрузки, мА, не более		50
Величина напряжения на АКБ, при котором происходит автоматическое отключение  нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В		10,5…11,0
Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более		100
Мощность, потребляемая изделием от сети без нагрузки и АКБ, ВА, не более		4,5
Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
Рекомендуемая ёмкость АКБ, Ач		7—12
Количество АКБ, шт.		1
Характеристики выходов в формате «открытый коллектор»	напряжение, В, не более,	60
	ток, мА, не более,	60
Сечение провода, зажимаемого в клеммах колодок, мм2, не более		2,5
Габаритные размеры ШхГхВ, мм, не более	без упаковки	210х202х104
	в упаковке	243х236х110
Масса, НЕТТО (БРУТТО), кг, не более		1,6 (1,8)
Диапазон рабочих температур, °С		-10…+40
Относительная влажность воздуха при 25°С, %, не более		80
Степень защиты оболочкой по ГОСТ 14254-96		IP20

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Руководство по эксплуатации SKAT 12-4.0 TOP.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Декларация о соответствии на источники бесперебойного питания СКАТ ИБП, СКАТ ИРП, СКАТ ИП.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Бастион/Сертификат соответствия АЭС источников бесперебойного питания SKAT.pdf

Мы предлагаем для поставки радиоизмерительные средства лабораторные источники питания. SKAT 12-4.0 TOP Источник питания потолочного крепления, артикул 10028514 по цене 10 110 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
