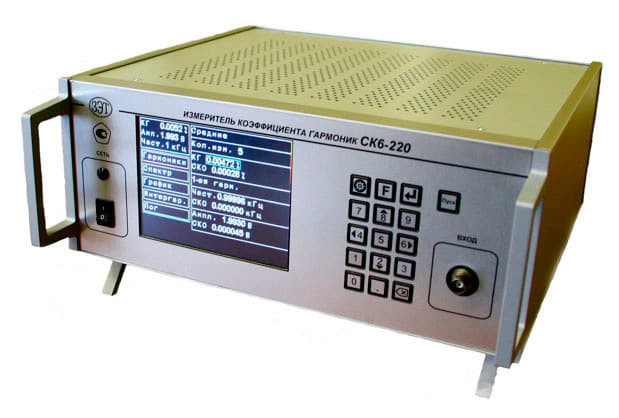

Измеритель коэффициента гармоник СК6-220

Code: 166561

735,240 ₽ с НДС

Доступен для заказа

Официальная поставка

Гарантия лучшей цены

Ежедневные отгрузки

Связаться с отделом продаж:

sales@geekprom.ru

ответ на заявку – не более 30 минут

+7 (968) 907-75-67

с 8:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок по РФ

Официальный дилер

— Минимальная стоимость, срок поставки, лучшие условия

— Гарантия производителя

— Работаем с государственными и бюджетными организациями на их условиях

— Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г. Москве (м. Румянцево)

— Оперативная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Частичная предоплата, полная оплата по факту поставки, работа по договору

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств

— Более 8000 выполненных поставок

— Только положительные отзывы от клиентов

Описание измерителя коэффициента гармоник СК6-220

Измерители коэффициента гармоник СК6-220 предназначены для измерений коэффициента гармоник радиотехнических сигналов, амплитуды и частоты первой гармоники, уровней амплитуды и фазы высших гармоник относительно первой гармоники, а также для определения уровней и частот интергармоник и субгармоник сигнала.

Измеритель СК6-220 выполнен в моноблочном исполнении, в его конструкции отсутствуют наружные элементы подстройки и регулировки. Программа управления измерителем СК6-220, цифровой обработки информации и представления результатов измерений хранится в встроенном процессоре и недоступна пользователю.

Отличительные особенности:

Измеритель СК6-220 управляется встроенным процессором и не нуждается во внешнем компьютере;
Динамический диапазон расширен до 50 В;
Прибор измеряет уровни интергармоник и субгармоник сигнала;
По измеренным значениям коэффициента гармоник прибор вычисляет и индицирует коэффициент нелинейных искажений.

Технические характеристики измерителя коэффициента гармоник СК6-220

Параметр	Значения
Диапазон измерений коэффициента гармоник при частоте первой гармоники от 10 Гц до 200 кГЦ: - при амплитуде первой гармоники от 0,05 до 0,5 В - при амплитуде первой гармоники от 0,5 до 50 В	0,01 ... 100% 0,001 ... 100%
Диапазон измерений частоты	10 Гц ... 1200 кГц
Диапазон измерений амплитуды первой гармоники	0,05 ... 50 В
Пределы допускаемой абсолютной погрешности измерений коэффициента гармоник Кг: - при амплитуде первой гармоники Аи от 0,05 до 0,5 В, не более значений, определяемых по формуле - при амплитуде первой гармоники Аи от 0,5 до 2 В, не более значений, определяемых по формуле - при амплитуде первой гармоники Аи от 2 до 20 В, не более значений, определяемых по формуле	± (0,02 * Кг + (1+ (0,5 - Аи)/Аи) * 0,01%) ± (0,01 * Кг + (1+ (2,0 - А и)/А и) * 0,0015%) ± (0,03 * Кг + 0,005%)
Пределы допускаемой абсолютной погрешности измерений частоты первой гармоники F, не более значений, определяемых по формуле	± (210-4 F + 0,01 Гц)
Пределы допускаемой относительной погрешности измерений амплитуды первой гармоники А, не более - в диапазоне частот от 10 Гц до 20 кГц - в диапазоне частот от 20 до 200 кГц - в диапазоне частот от 200 до 1000 кГц	± 1,0% ± 3,0% не нормируется
Характеристики измерителя при определении уровней амплитуды и фазовых сдвигов высших гармоник сигнала вплоть до десятой относительно первой гармоники при частоте и амплитуде первой гармоники от 10 Гц до 200 кГц и от 0,5 до 50 В: - диапазон уровней амплитуды - диапазон фазовых сдвигов	-100 ... 0 Дб 0 ... 360 °
Диапазон определения уровней и частот интергармоник и субгармоник сигнала при частоте первой гармоники от 10 Гц до 200 кГц и амплитуде первой гармоники от 0,5 до 50 В относительно амплитуды и частоты первой гармоники в диапазоне уровней	-100 ... 0 Дб
Входное сопротивление Входная емкость ( без учета емкости входного кабеля)	56 кОм не боле 10 пФ
Время установления рабочего режима не более	30 мин
Время непрерывной работы	не менее 8 ч
Мощность, потребляемая при номинальных напряжении и частоте электропитания, не превышает	40 В*А
Условия эксплуатации прибора - температура эксплуатации - относительная влажность воздуха - атмосферное давлени	+10 ... +35 С 80% 84 ... 106,7 кПа
Уровень пыле- и влагозащищенности	IP20
Соответствие требованиям электромагнитной совместимости	В
Масса, не более	8,0 кг
Габаритные размеры (Д х В х Ш)	345 х 150 х 340 мм

Комплектация измерителя СК6-220

№	Наименование	Количество
1	Измеритель коэффициента гармоник СК6-220	1
2	Комплект кабелей	1

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Свидетельство СИ СК6-220.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Описание типа СИ СК6-220.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Руководство по экслуатации СК6-220.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Брошюра СК6-220.pdf
