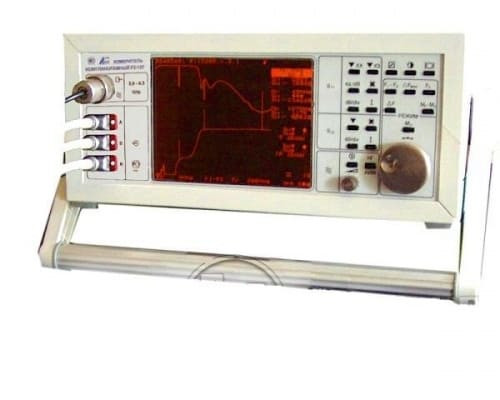

Р2-137/1 - измеритель КСВН панорамный

Code: 168290

1,248,000 ₽ с НДС

Доступен для заказа

Официальная поставка

Гарантия лучшей цены

Ежедневные отгрузки

Связаться с отделом продаж:

sales@geekprom.ru

ответ на заявку – не более 30 минут

+7 (968) 907-75-67

с 8:00 до 18:00 по МСК

8-800-600-95-36

бесплатный звонок по РФ

Официальный дилер

— Минимальная стоимость, срок поставки, лучшие условия

— Гарантия производителя

— Работаем с государственными и бюджетными организациями на их условиях

— Помогаем составить ТЗ для процедур, готовим альтернативные КП для формирования НМЦ

Доставка

— Ежедневные отгрузки транспортной компанией ДЛ и СДЭК (довозим до терминала бесплатно)

— Самовывоз ежедневно пн-пт со склада в г. Москве (м. Румянцево)

— Оперативная доставка по Москве и МО (от 1000 руб с НДС)

— Отгрузка любыми транспортными компаниями и курьерскими службами по всей России

Оплата

— Частичная предоплата, полная оплата по факту поставки, работа по договору

— Безналичная оплата с НДС для юридических лиц

— Банковская карта онлайн или оплата наличными при самовывозе для физических лиц

100% Надежность

— Работаем по Вашей форме договора

— Предоставляем все уставные документы, бухгалтерскую и налоговую отчетность.

— Отсутствие судебной практики и исполнительных производств

— Более 8000 выполненных поставок

— Только положительные отзывы от клиентов

Описание измерителя КСВН панорамного Р2-137/1:

Измеритель КСВН панорамный Р2-137/1 предназначен для панорамного отображения коэффициента стоячей волны по напряжению (КСВН) и модуля коэффициента передачи коаксиальных СВЧ устройств. Измеритель КСВН панорамный Р2-137/1 позволяет наблюдать амплитудно-частотные характеристики измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот. Информация в графической и цифро-буквенной форме выводится на дисплей графического жидко-кристаллического индикатора (ЖКИ).

Измеритель КСВН панорамный Р2-137/1 может быть использован в качестве рабочих мер при производстве, ремонте, а также для периодической поверки технического состояния в процессе эксплуатации различных СВЧ приборов и устройств в диапазоне частот от 2,0 до 9,0 ГГц с коаксиальным трактом сечением 7/3.04 и 3.5/1.52. Выпускавшиеся ранее и выпускаемые в настоящее время измерители КСВН и ослабления построены по двух или даже трех блочной схеме в виде отдельных функциональных блоков.

При этом измеритель остается стационарным лабораторным прибором с довольно большими массо-габаритными показателями и, соответственно, высокой ценой. Схемотехнические и конструктивно-технологические решения измерителя КСВН панорамного Р2-137/1 позволили получить прибор в одном малогабаритном корпусе с массой менее 6 кг. На экране жидкокристаллического дисплея размером 120х90 мм пользователь имеет возможность наблюдать амплитудно-частотную характеристику измеряемого устройства в установленной полосе частот и считывать в цифро-буквенной форме результаты измерений по частотной метке в любой точке установленной полосы перестройки частот.

Основное преимущество измерителя КСВН панорамного Р2-137/1 перед аналогами состоит в малых массо-габаритных показателях, которые позволили разместить прибор с комплектом измерительных узлов и принадлежностей в носимом футляре, что обеспечивает мобильность для проведения измерений удаленных объектов на местах их использования.

Технические характеристики измерителя КСВН панорамного Р2-137/1:

Параметр	Значения
Диапазон рабочих частот	2,0 – 9,0 ГГц
Измерительные каналы	7/3.04; 3.5/1.52
Диапазон измерения КСВН, КстU	1,03 - 5,0
Погрешность измерения КСВН	Для КстU<2,0: +3КстU Для КстU от 2 до 5: +5КстU
Диапазон измерения модуля коэффициента передачи четырёхполюсников, дБ	+30 до -50
Погрешность измерения модуля коэффициента передачи, дБ	+(0,04А+0,3) Где А – модуль значения измеряемой величины в дБ
Точность установки частоты	+1·10-5
Общие характеристики
Потребляемая мощность, ВА	50
Размер панорамного ЖКИ, мм	120х90
Диапазон рабочих температур	от 5 до 40 C
Габаритные размеры, мм	326х129х228
Напряжение сети	(220+22) В, (50+1) Гц (115+5,75) В, (400+10) Гц
Масса	6 кг

Комплект поставки Р2-137/1:

№	Наименование	Количество
1	Измеритель КСВН панорамный Р2-137/1	1
2	Кабель сетевой H05VV-F	1
3	Предохранитель	1
4	Кабель нуль-модемный RS232	1
5	Аттенюатор резистивный 7/3,04 (10 дБ)	1
6	Аттенюатор резистивный 7/3,04 (20 дБ)	1
7	Переход коаксильный	1
8	Датчик ослаблений	3
9	Ответвитель напрвлений	3
10	Короткозамыкатель 7/3,04	1
11	Короткозамыкатель 3,5/1,52	1
12	Кабель К1	2
13	Кабель К2	1
14	Переход коаксильный 7/3,04	2
15	Переход коаксильный 3,5/1,52	1
16	Переход коаксильный	2
17	Нагрузка согласованная 3,5/1,52	1
18	Нагрузка согласованная 7/3,04	1
19	Руководство по эксплуатации	1
20	Формуляр	1
