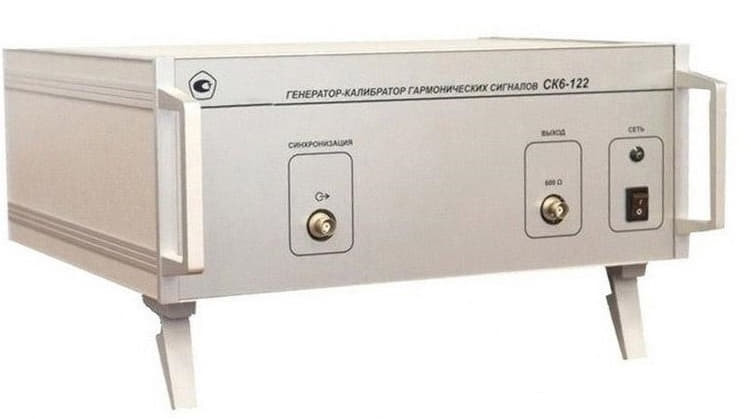

Генератор-калибратор гармонических сигналов СК6-122-01
Описание генератора-калибратора гармонических сигналов СК6-122-01:
Генератор-калибратор предназначен для воспроизведения гармонических сигналов с заданными нормированными значениями амплитуды и частоты, а также сигналов с заданными нормированными значениями амплитуды и частоты первой гармоники и коэффициента гармоник Кг.
Генератор-калибратор имеет возможность воспроизведения гармонических сигналов в многотоновом режиме с заданными нормированными значениями амплитуды и частоты.
Генератор-калибратор может применяться для поверки рабочих эталонов 2-го разряда по действующей государственной поверочной схеме, а также рабочих средств измерений коэффициента гармоник (измерителей нелинейных искажений) и при исследованиях средств измерений и радиотехнической аппаратуры различного назначения.
Генератор-калибратор имеет возможность формирования по команде оператора сигналов со спектрами, аналогичными сигналам калибраторов СК6-10 и К2С-57.
СК6-122-01 работает под управлением внешней ПЭВМ на базе интерфейса USB.
По запросу предоставляется динамическая библиотека для управления прибором с примерами использования для автоматизации процесса измерений.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Диапазон воспроизведения частоты гармонического сигнала | от 0,1 Гц до 1 МГц |
| Дискретность воспроизведения частоты гармонического сигнала | 0,024 Гц |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты первой гармоники не более | ± (2•10-4 •F + 0,024) Гц, где F – устанавливаемая частота, Гц |
| Диапазон воспроизведения амплитуды первой гармоники (максимального значения сигнала произвольной формы) на нагрузке (600 ± 1) Ом | от 0,01 до 10 В |
| Дискретность воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом | 10 мВ |
| Пределы допускаемой абсолютной погрешности воспроизведения амплитуды первой гармоники на нагрузке (600 ± 1) Ом | ± (0,01•А + 1 мВ), где А – устанавливаемая амплитуда, В |
| Диапазон воспроизведения коэффициента гармоник Кг | от 0,001 до 100 % |
| Дискретность воспроизведения коэффициента гармоник Кг | 0,001 % |
| Пределы допускаемой абсолютной погрешности воспроизведения коэффициента гармоник Кг при максимальном значении сигнала | от 0,5 до 8 В не более значений, которые определяются по формулам, приведенным в таблице ниже, где А – безразмерная величина, численно равная воспроизведенному значению амплитуды первой гармоники, В. |
| Диапазон частот первой гармоники | Пределы абсолютной погрешности воспроизведения Кг, % |
|---|---|
| 0,1 – 10 Гц | ± (0,02·Кг+0,002·А-1+0,005) % |
| Свыше 10 до 200 Гц | ± (0,01·Кг+0,001·А-1+0,005) % |
| Свыше 0,20 до 20 кГц | ± (0,006·Кг+0,0003·А-1+ 0,005) % |
| Свыше 20 до 200 кГц | ± (0,01·Кг+0,001·А-1+0,005) % |
Комплект поставки:
- блок электронный генератора-калибратора СК6-122-01;
- кабель связи с ПЭВМ, интерфейс USB;
- компакт-диск с программным обеспечением «Клиринг-К»;
- сетевой кабель электропитания
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Описание типа СИ СК6-122.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Руководство по экслуатации СК6-122.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/ЗаводЭлТехники/Брошюра СК6-122.pdf
Мы предлагаем для поставки радиоизмерительные средства генераторы сигналов. Генератор-калибратор гармонических сигналов СК6-122-01, артикул 166564 по цене 604 560 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
