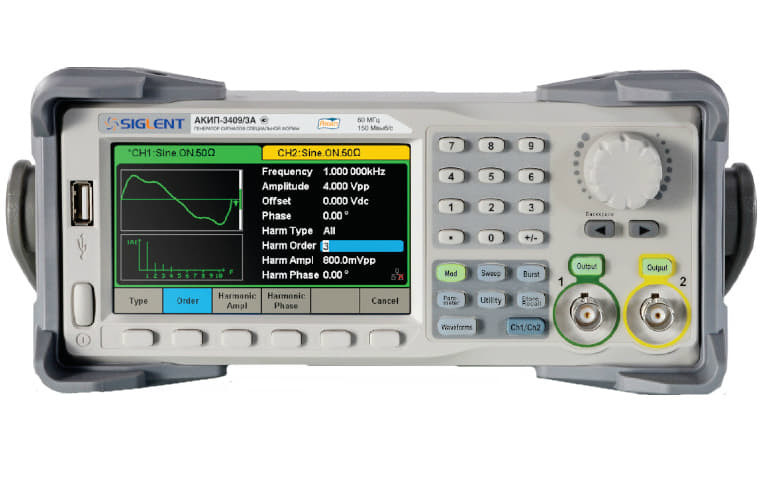

Описание генератора сигналов специальной формы АКИП-3409/3А:

Произведенный в России генератор АКИП-3409 с повышенным частотным диапазоном используется для генерирования стандартных и специальных сигналов. Благодаря нему возможно принимать точные сигналы с минимальным количеством искажений.При генерации используются технологии EasyPulse и DDS, помогающий уменьшать уровень джиттера при формировании импульсных и прямоугольных сигналов. Оборудование управляется при помощи ПО через интерфейсы USB и LAN, опции GPIB. Он также может воспроизводить сохраненные в памяти сигналы. Этот и другие радиоизмерительные приборы можно заказать в «Novapribor.ru».

Отличительные свойства прибора:

Два отдельных канала.
Разрешение 1 мкГц.
Частотный диапазон от 1 мкГц до 60 МГц.
Частотомер до 200 МГц.
96 видов встроенных сигналов произвольной формы.
5 видов стандартных форм сигнала: прямоугольный, синусоидальный, треугольный, белый шум, импульс.
Режим формирования сигнала произвольной формы до 6 МГц.
Разрешение цифро-аналогового преобразователя по вертикали 14 бит.
Память 16000 точек.
Диапазон установки частоты ± 2.5E-5 (± 210-7).
Модуляции: АМ, ЧМ, ФМ, ШИМ, АМн, ЧМн, ФМн.
Режим: ГКЧ, Burst.

Область применения:

Генератор акип 3409 3а нужен для синтеза с аналоговых датчиков. Предназначается для заводов по производству приемно-передающей аппаратуры, лабораторий, учебных заведений, телекоммуникационной отрасли и т.д. Используется при автоматическом функциональном тестировании, тестировании интегральных микросхем, при настройке оборудования.

Управление и индикация генератора от производителя АКИП:

Панель управления обеспечивает удобный доступ к основным настройкам. При помощи графического цветного дисплея с высоким разрешением (480х272, 11 см) можно управлять режимами работы. Он отображает, позволяет создавать и редактировать разные виды модуляции. Через управление акип 3409 3а можно контролировать все параметры.

На передней панели есть USB-порт, позволяющий пользователю сохранять созданные сигналы и настройки профиля на внешние носители. Там также находятся разъемы двух независимых каналов. А на задней панели прибора расположены разъем для кабеля питания, универсальный разъем, разъемы входные и выходные опорной частоты и встроенного частотомера

ПО (EasyWave) используется для редактирования функций формы выходного сигнала. Управляющий софт установлен на внутренний контролер.

Технические характеристики:

Параметр	Значение
Выходные параметры
Частотный диапазон (для синуса)	1 мкГц ... 60 МГц
Разрешение	1 мкГц
Погрешность установки частоты	плюс-минус 2,5*10-5 (опция: плюс-минус 2х10-7)
Выходной уровень (50 Ом)	2 мВ - 10 Впик-пик (меньше/равно 10 МГц); 2 мВ - 5 Впик-пик (более 10 МГц)
Погрешность установки уровня	плюс-минус (1%+1мВпп), 10 кГц син., 0 В смещение
Выходное сопротивление	1 МОм / 50 Ом
Синусоида
Коэффициент гармоник	меньше/равно -60 дБн от 0 до 10 МГц (включительно), меньше/равно-50 дБн свыше 10 МГц до 30 МГц (включительно), меньше/равно -45 дБн свыше 30 МГц до 60 МГц.
КНИ (коэффициент нелинейных искажений)	меньше/равно 0,075 % (0 дБм, 10 Гц – 20 кГц)
Негармонические составляющие	меньше/равно-65 дБн от 0 до 10 МГц (включительно), меньше/равно-55 дБн от 10 до 30 МГц (включительно), меньше/равно-40 дБн от 30 до 60 МГц
Прямоугольник
Частотный диапазон	1 мкГц ... 60 МГц
Время нарастания/спада	меньше/равно 4,2 нс (10% ... 90%, 1 Впп, 50 Ом); меньше/равно 3,8 нс (10% ... 90%, 2,5 Впп, 50 Ом)
Выброс	менее 3% (100 кГц, 1 Впп, 50 Ом)
Перестраиваемая скважность	0,001 ... 99,999%
Джиттер (скз)	меньше/равно 300 пс
Пила, треугольник
Диапазон частот	1 мкГц ... 500 кГц
Нелинейность	менее 1%
Перестраиваемая скважность	0,0 ... 100,0%
Импульс
Диапазон частот	1 мкГц ... 12,5 МГц
Длительность импульса	От 32,6 нс
Погрешность установки длительности	плюс-минус (0,01% + 1 нс)
Время нарастания/спада	16,8 нс ... 22,4 с
Диапазон изменения скважности	0,001% ... 99,999%
Выброс	меньше/равно 3%
Джиттер (скз)	меньше/равно 300 пс
Шум
Полоса частот	60 МГц (-3 дБ)
Произвольная форма (СПФ)
Диапазон частот	1 мкГц ... 6 МГц
Длина памяти	16.000 точек
Разрешение ЦАП	14 бит
Частота дискретизации	150 МГц
Джиттер (скз)	6,7 нс
Пакетный режим
Формы сигналов	Синус, прямоугольник, пила, треугольник, произвольная (СПФ), импульс
Виды запуска	По счету (1 … 1000000 имп. – при минимальной длительности 1 мкс, непрерывный, по строб-импульсу)
Начальная/конечная фаза	0° ... +360°
Период повторения	1 мкс ... 1000 с плюс-минус 1%
Источник строб-импульса	Внешний, внутренний
Источник синхронизации	Внешний, внутренний, ручной
АМ, ЧМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц ... 20 кГц)
Коэффициент АМ	0 ... 120 % (АМ)
ФМ
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Синус, меандр, пила, треугольник, шум, произвольная (частота 1 мГц ... 20 кГц)
Диапазон установки девиации фазы	0° ... 360,0º
ЧМН, АМН
Формы несущей	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
Модулирующее колебание (внутреннее)	Меандр (скважность 50 %, частота 1 мГц – 50 кГц)
ШИМ
Диапазон частот	1 мГц ... 1 МГц
Модулирующее колебание (внутреннее)	Синус, меандр, пила, произвольная
Источник модуляции	Внешний/внутренний
ГКЧ
Формы несущей	Синус, меандр, пила, произвольная
Время качания	1 мс - 500 с
Закон качания	Линейный или логарифмический
Тип качания	Возрастание или убывание
Источник синхронизации	Внешний, внутренний, ручной
Частотомер
Частотный диапазон	100 мГц - 200 МГц
Измерения	Частота, период, +/- длительность, скважность
Вход	1 МОм, связь по входу: AC/DC, фильтр ВЧ: вкл/выкл
Чувствительность	100 мВскз (менее 100 МГц), 200 мВcкз (100 ... 200 МГц)
Параметры дополнительных входов/выходов
Вход/выход внешнего опорного сигнала	10 МГц; входной уровень: 1,4 ... 3,3 Впик-пик
Вход внешней синхронизации	Входной уровень: КМОП; время отклика: меньше/равно 600 нс; входное сопротивление: 100 кОм
Выход сигнала синхронизации	Входной уровень: КМОП; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Выход SYNC	Входной уровень: TTL; длительность импульса: более 500 нс; выходное сопротивление: 100 Ом; максимальная частота: 1 МГц
Вход внешней модуляции	Глубина модуляции (100 %) 11 ... 13 В; сопротивление 10 кОм
Общие характеристики
ЖК-дисплей	Цветной графический, диагональ 11 см, разрешение: 480х272
Напряжение питания	220 В (плюс-минус 15 %), 50 / 60 Гц
Габаритные размеры	107 х 260 х 296 мм
Масса	3,43 кг

Комплект поставки:

№	Наименование	Количество
1.	Генератор сигналов специальной формы АКИП-3409/3А	1
2.	Сетевой шнур	1
3.	USB кабель	1
4.	Руководство по эксплуатации	1
