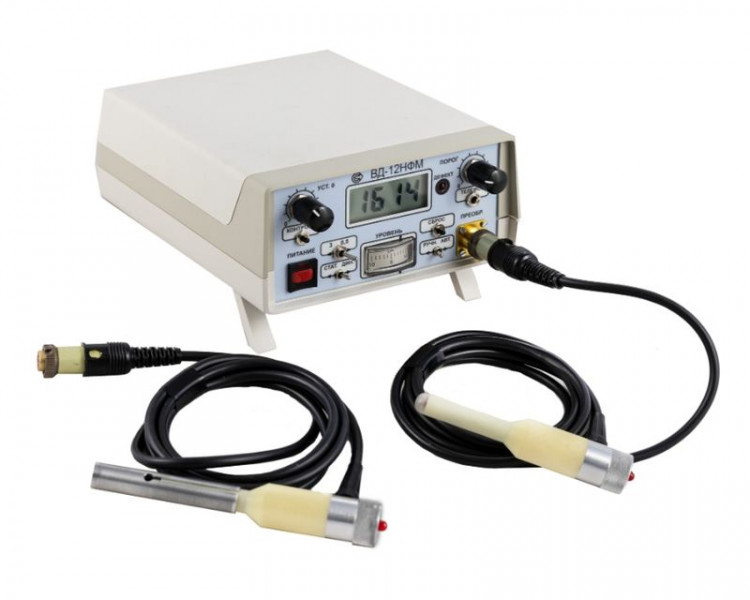

ВД-12НФМ Вихретоковый дефектоскоп с 2 преобразователями
Описание вихретокового дефектоскопа с 2-мя преобразователями ВД-12НФМ
Вихретоковый дефектоскоп ВД-12НФМ предназнаяен для обнаружения поверхностных трещин в деталях из ферромагнитных материалов с грубой плоской и криволинейной поверхностью, преимущественно в изделиях железнодорожного подвижного состава, как например: диски вагонных колес, корпус автосцепки, боковые рамы, надрессорные балки и др.
Дефектоскоп применяется в различных отраслях промышленности и может быть использован для контроля изделий из алюминиевых и латунных сплавов
Отличительные особенности
- Контроль необработанных литых деталей с шероховатостью поверхности Rz320
- Простота и надежность в эксплуатации
- Световая и звуковая сигнализации при обнаружении дефекта
- Метрологическое обеспечение по стандартному образцу
- Оценка степени опасности (глубины) дефекта
Технические характеристики дефектоскопа ВД-12НФМ
Порог чувствительности дефектоскопа на стандартном образце (образце-имитаторе):
| Материал образца | Порог чувствительности, мм | ||
|---|---|---|---|
| Ферромагнитный | При шероховатости поверхности не более | Rа 1,25 | Rz 320 |
| Глубина ИД | 0,5±0,05 | 3,0±0,1 | |
| Ширина ИД | 0,05...0,15 | 0,1...0,3 | |
| Немагнитный | При шероховатости поверхности, не более | Ra 1,25 | Rz 160 |
| Глубина ИД | 0,5±0,05 | 1,5±0,1 | |
| Ширина ИД | 0,05...0,15 | 0,05...0,15 | |
Выявление дефектов обеспечивается при радиусе положительной кривизны контролируемой поверхности не менее 10 мм, угле отклонения преобразователя от нормали к контролируемой поверхности 30о и на расстоянии от края изделия не менее, мм:
| Параметр | Значения |
|---|---|
| для преобразователя Иа5.125.002 | — 4 |
| для преобразователя Иа5.125.006 | — 1 |
Максимальный рабочий зазор между преобразователем и изделием (за счет неметаллических покрытий), при котором обеспечивается отстройка дефектоскопа от данного параметра, не более:
| Материал изделия | Максимальный рабочий зазор, мм для преобразователя | |
|---|---|---|
| Иа5.125.006-тип 1 | Иа5.125.002-тип 2 | |
| Ферромагнитный | 0,5 | 3 |
| Немагнитный | — | — |
* изготавливается по отдельному заказу
| Параметр | Значения |
|---|---|
| Электропитание: автономное от 4 аккумуляторов типа АА от сети 220В 50Гц (изготавл.по отдельному заказу) | |
| Продолжительность непрерывной работы, ч., не менее | 8 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Относительная важность при температуре +25°С, % | 80 |
| Габаритные размеры, мм: электронного блока (Д х Ш х Г) преобразователя (диаметр х длина) | 190х140х70 20х100 |
| Вес, кг | 0,9 |
Комплектация ВД-12НФМ
| № | Наименование | Количество |
|---|---|---|
| 1 | Блок электронный ВД-12НФП | 1 |
| 2 | Преобразователь тип 1 | 1 |
| 3 | Преобразователь тип 2 | 1 |
| 4 | Аккумуляторы типа АА | 1 |
| 5 | Зарядное устройство | 1 |
| 6 | Телефон малогабаритный | 1 |
| 7 | Ключ специальный | 1 |
| 8 | Сумка-чехол | 1 |
Документы:
Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. ВД-12НФМ Вихретоковый дефектоскоп с 2 преобразователями, артикул 10023369 по цене 209 176 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
