АД-60К v.1 акустический импедансный дефектоскоп
Описание акустического импедансного дефектоскопа АД-60К v.1:
Дефектоскоп АД-60К v.1 предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием, с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклея, внутренних дефектов структуры и пр. Память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения.
Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Отличительные особенности дефектоскопа АД-60К v.1:

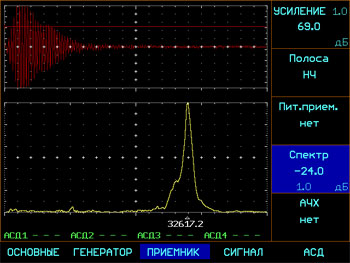

Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.
Функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
Четыре независимые зоны АСД в частотной области.

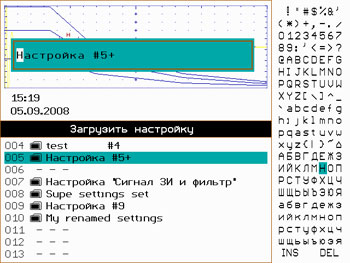

Сохранение и вызов настроек дефектоскопа
Сохранение и просмотр результатов на экране дефектоскопа
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Возможность подключения любых импедансных и ударных преобразователей
- Отдельная регулировка усиления во временной и частотной областях
- Функция программируемого изменения чувствительности в спектральной области
- Оконная функция Хамминга
- Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
- Сохранение 100 настроек и 1000 результатов контроля
- Интерфейс Ethernet для связи с ПК
- Питание: Li-ion аккумулятор или внешний блок питания
- до 6-8 часов работы от аккумулятора
Технические характеристики АД-60К v.1:
| Характеристики | Значения |
|---|---|
| Импульс возбуждения | радиоимпульс с амплитудой 25/50В, и программируемой формой |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области |
| Отображение сигнала | радиосигнал во временной области, спектр |
| Зоны контроля | четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области |
| Автоматическая Сигнализация Дефектов (АСД) | световая и звуковая, индивидуальная логика определения дефекта в зоне |
| Дисплей | Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет |
| А-сигнал | 480 x 300 точек в стандартном режиме |
| Память | 100 настроек 1000 протоколов контроля |
| Интерфейс | Ethernet |
| Разъем подключения преобразователей | LEMO FGG.1B |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 6-8 часов от аккумуляторов |
| Внешнее питание | блок питания от сети 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Размер (В x Ш x Д) | 190 мм x 285 мм x 50 мм |
| Масса | 3,5 кг с аккумуляторами |
Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. АД-60К v.1 акустический импедансный дефектоскоп, артикул 10007567 по цене 0 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
