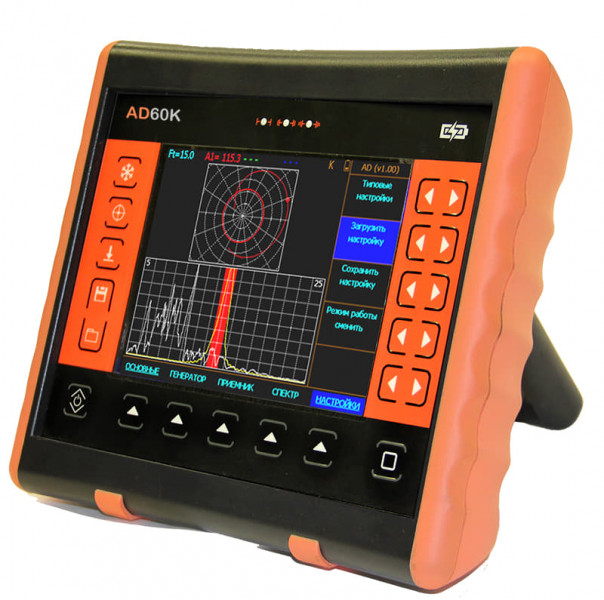

АД-60К акустический импедансный дефектоскоп

Описание акустического импедансного дефектоскопа АД-60К:

Новая модель акустического и импедансного дефектоскопa АД-60К v.2 реализует последние разработки в области создания приборов для контроля композитных материалов. Дефектоскоп имеет современный генератор импульсного возбуждения и позволяет работать как импедансным методом, так и методом свободных колебаний для определения расслоений, непроклея, внутренних дефектов структуры и пр.

Память прибора позволяет сохранять сигнал,  его спектральную характеристику, параметры настройки и результаты измерения.

Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей. Прибор внесен в реестр средств измерений Российской Федерации Дефектоскоп АД-60К  сочетает в себе последние современные достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.

Легкий вес и сменный аккумулятор, а также современный хорошо читаемый и морозостойкий дисплей позволяют использовать дефектоскоп в любых цеховых, полевых и аэродромных условиях.

Отличительные особенности дефектоскопа АД-60К:

Одновременное отображении реального сигнала с преобразователя и его спектра с раздельным регулирование усиления во временной и спектральной области.

Цветовая развертка типа "водопад", позволяющая выделять цветом амплитуды сигналов, аналогично классическому С-скану для УЗК. Высокая информативность развертки позволяет суммировать данные о сигнале и находить дефекты там, где другие приборы не дают результата.

Три независимые зоны в частотной области, позволяющие реализовывать любые методики работы

Дифференциальный режим, позволяющий записать сигнал с годного участка образца для удаления структурных шумов и сравнивать текущий сигнал с ним.

Непрерывный режим возбуждения с отображением сигнала в комплексной плоскости

Комбинирование различных режимов отображения информации

Технические характеристики акустического импедансного дефектоскопа АД-60К:

           Цифровое усиление : 0 - 40 дБ

Характеристики	Значения
Импульс возбуждения	комбинированный - радиоимпульс + прямоугольный импульс. Частота и длительность импульсов регулируется
Максимальная амплитуда возбуждения на каждом из противофазных выходов генератора	20±1В
Диапазон рабочих частот	от 50 Гц  до 2 МГц
Предел допускаемой относительной погрешности установки частоты возбуждения преобразователя	0.1 %
Регулировка ширины полосы частот отображаемого спектра в диапазоне рабочих частот	от 1 до 40 кГц
Общий диапазон регулировки усиления сигнала на входе	110 дБ
Раздельная регулировка усиления сигнала	Предварительный усилитель: 0 - 70 дБ
Усиление в спектральной области: 0 - 100 дБ
Шаг регулировки усиления	0.1 - 1 - 2 - и 10 дБ
Тип приемника	линейный, квадратурный, согласованный
Максимальная глубина обнаружения дефекта	зависит от частоты, типа преобразователя и свойств материала
Минимальный размер обнаруживаемого дефекта	зависит от частоты, типа преобразователя и свойств материала
Оконные функции	прямоугольная, Хэмминга, Хеннинга, Блэкмана
Дифференциальный режим	есть
Автоматическая балансировка преобразователя	есть
Типы используемых преобразователей	импедансный раздельно-совмещенный; импедансный совмещенный; ударный с микрофонным приемником; ударный с пьезоэлектрическим приемником; вихретоковый
Реализуемые методы контроля	импедансный; свободных колебаний; вихретоковый
Отображение сигнала	радиосигнал во временной области, спектр, комплексная плоскость, С-скан "водопад"
Зоны контроля	три независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
Автоматическая Сигнализация Дефектов (АСД)	световая  и звуковая, индивидуальная логика определения дефекта в зоне
Дисплей	Цветной, TFT 640 х 480 точек (135 х 100 мм). Специальная функция для работы на ярком солнечном свет
Память	100 настроек 1000 протоколов контроля
Интерфейс	USB
Разъем подключения преобразователей	LEMO FGG.1B 6 pin + 10 pin
Питание дефектоскопа	Аккумулятор UCD-52. Li-ion 10.8 В, 5000 mА/ч или внешний блок питания 15В DC
Время работы от аккумуляторов	не менее 8 часов
Диапазон рабочих температур	от -30 C до +55 C
Размер (В x Ш x Д)	200 мм x 225 мм x 80 мм
Масса	1,5 кг с аккумуляторами

Мы предлагаем для поставки средства неразрушающего контроля дефектоскопы. АД-60К акустический импедансный дефектоскоп, артикул 10007566 по цене 0 ₽ имеется в наличии или доступны для заказа с минимальным сроком поставки. Цена указана в рублях и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
