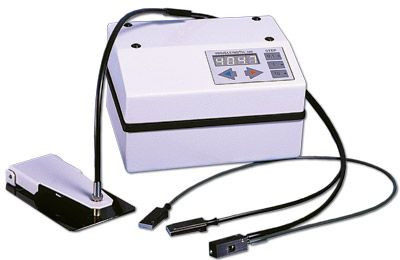

Монохроматор ЛМ-4
Описание монохроматора ЛМ-4
Монохроматор «ЛМ-4» предназначен для использования совместно с аналитическими приборами, работающими в ультрафиолетовой и видимой областях спектра. Применение 200-микронных кварцевых световодов, из которых формируются входная и выходная щели монохроматора, позволяет создавать компактные автоматизированные спектрофотометрические и спектрофлуориметрические комплексы с разрешением 1,3 – 1,5 нм
Свет ультрафиолетового или видимого спектральных диапазонов улавливается на одном конце волоконно-оптического жгута и передаётся на вход монохроматора. В монохроматоре с помощью дифракционной решетки осуществляется разложение входящего излучения в спектр. В плоскости выходной щели монохроматора устанавливается второй волоконно-оптический жгут, на волокна которого попадает узкий участок разложенного спектра. Выходной конец второго жгута направляется на светочувствительный детектор для анализа интенсивности прошедшего света в выделенном спектральном диапазоне или на объект для возбуждения люминесценции с последующим анализом интенсивности свечения. Монохроматор может быть включен в автоматизированный спектроскопический измерительный комплекс. Компьютерное управление комплексом может осуществляться как напрямую (по интерфейсу RS-232), так и через главный прибор комплекса по служебному интерфейсу. Такой интерфейс реализован для связи монохроматора со спектрофлуориметром «Флюорат-02-Панорама».
Отличительные особенности
- специальный профиль штриха нарезки решетки позволяет осуществлять фокусировку излучения в плоскости выходной щели монохроматора без применения дополнительных оптических элементов во всём спектральном диапазоне;
- отсутствие дополнительной оптики обеспечивает высокую общую светосилу прибора и низкий уровень паразитного рассеяния света и обуславливает низкую стоимость прибора;
- использование кварцевых волоконных световодов обеспечивает исключительную гибкость при компоновке приборных комплексов на обычном рабочем столе без традиционной оптической плиты или скамьи;
- заботу об обеспечении стыковки оптических осей различных приборов комплекса берёт на себя гибкая волоконно-оптическая линия связи (ВОЛС);
- устойчивость ВОЛС к воздействию криогенных температур позволяет проводить измерения люминесценции замороженных объектов с высокими параметрами стабильности и воспроизводимости непосредственно в сосуде Дьюара с жидким азотом;
- возможность оптико-электронного объединения со спектрофлуориметром «Флюорат-02-Панорама» позволяет создавать автоматизированную приборную сеть для люминесцентной спектроскопии с высоким спектральным разрешением;
- разработанный ряд приставок позволяет решать широкий круг задач пользователей прибора;
- малые габариты и привлекательный дизайн создают удобство и простоту использования монохроматора.
Техничесикие характеристики монохроматора ЛМ-4
| Параметр | Значения |
|---|---|
| Диапазон работы ЛМ-4 | 220-900 нм |
| Дифракционная решетка (реплика) | 1200 штрихов на миллиметр |
| Радиус кривизны ДР | 125 мм |
| Область максимальной концентрации энергии | 300-400 нм |
| Обратная линейная дисперсия в указанном спектральном диапазоне | 6,7 нм/мм |
| Относительное отверстие | 1:3,3 |
| Щели | волоконные световоды диаметром 200 мкм, уложенные в 1 ряд. Высота щелей 5 мм |
| Разрешающая способность монохроматора с указанными щелями в диапазонах 220-900 нм | не хуже 2,5 нм |
| Точность установки длины волны | не хуже 0,2 нм |
| Габариты | не более 205х125х150 мм |
| Масса | не более 3 кг |
| Напряжение питания | 90–120 / 187–242 В |
| Потребляемая мощность | не более 12 Вт |
| Частота тока | 50/60 Гц |
Комплектация ЛМ-4
| № | Наименование | Количество |
|---|---|---|
| 1 | монохроматор «ЛМ-4» | 1 |
| 2 | комплект волоконно-оптических жгутов (стандартный для определения 3,4-Бензпирена или специализированный по согласованным техническим требованиям заказчика) | 1 |
| 3 | оптический разъём для стыковки с кюветными отделениями анализаторов «ФЛЮОРАТ-02» и/или «ФЛЮОРАТ-02-Панорама». | 1 |
