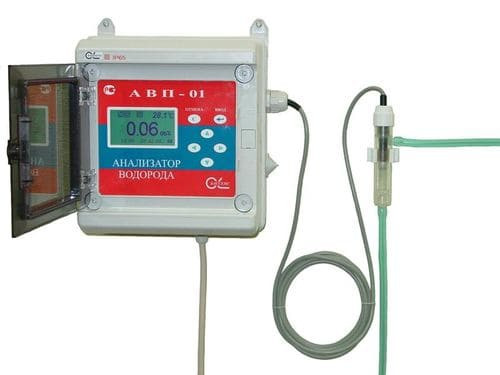

Стационарный анализатор водорода АВП-01А

Описание cтационарного анализатора водорода АВП-01А:

Стационарный анализатор водорода АВП-01А в комплекте с амперометрическим сенсором АС-06 применяется для производственного контроля концентрации растворённого водорода в милии микрограммовом диапазонах концентраций в первом контуре охлаждения ядерных реакторов, а также при автоматическом контроле процессов водохимподготовки на предприятиях атомной и тепловой энергетики, в теплосетях и на промышленных предприятиях.

Анализатор АВП-01А используется для определения процентного содержания водорода в газах при давлениях до 25 ати в нефтеперерабатывающей и химической промышленности при производственном контроле химико-технологических процессов синтеза неорганических и органических соединений, крекинга нефти, производства аммиака, полиэтилена и другого.

Конструкция амперометрического сенсора АС-06 снабжена компенсатором давления и системой защитных мембран, армированной сеткой из нержавеющей стали, благодаря которым сенсор АС-06 выдерживает давление до 25 атмосфер и стерилизацию острым паром при температуре +143 С.

Амперометрический сенсор АС-06 может устанавливаться в трубопроводы и байпасные линии.

Отличительные особенности АВП-01А:

• многофункциональность анализаторов АВП-01А достигается благодаря широкому ассортименту амперометрических сенсоров, обладающих заданными функциональными свойствами и метрологическими характеристиками;
• универсальность конструктивных решений сенсора АС, схемотехнических решений измерительного устройства и программного обеспечения анализатора позволяет стыковать его с любым АС. Это создает неограниченные возможности анализаторам водорода АВП и расширяет круг задач, решаемых при аналитическом контроле водорода в любых отраслях народного хозяйства;
• неразрушающий контроль достигается благодаря использованию АС с минии микрокатодами, потребление водорода которыми незначительно;
• независимость сигнала сенсора АС от скорости потока анализируемой жидкости оставляет в прошлом стабилизаторы расхода и переливные устройства;
• малая величина систематической погрешности «жидкость-газ», её автоматическая коррекция и возможность проведения калибровки по газовой смеси;
• селективность сенсора к определяемому компоненту, «как ключ к замку»;
• синхронность и высокая точность температурной компенсации обеспечили минимизацию систематических погрешностей при калибровке и измерениях;
• долговечность сенсора АС-06;
• параметры сенсора АС-06 обеспечивают его работу в режиме измерения парциального давления водорода;
• параметры сенсора АС-06 обеспечивают его работу в режиме измерения концентрации растворенного водорода;
• высокие метрологические характеристики достигаются благодаря оптимальным параметрам АС, выбранным исходя из расчетных соотношений, полученных из анализа математических моделей, описывающих поведение АС;
• возможность измерений в неподвижных пробах. Не требует применения перемешивающих устройств;
• представительность пробы (потока);
• экономный расход пробы АВП-01А;
• коррекция барометрического давления или высоты над уровнем моря;
• компенсатор гидростатического давления. Сенсор погружного типа. Сенсор, выдерживающий высокое давление.

Технические характеристики стационарного анализатора водорода АВП-01А:

Характеристики	Значения
Диапазон измерений АВП-01А:
концентрации водорода, мкг/дм3	0 20000
концентрации водорода, мг/дм3	0 20
процентного содержания водорода в газах, об. %	0 100
парциального давления водорода, мм рт. ст.	0 2000
парциального давления водорода, кПа	0 200
температуры анализируемой жидкости, С	от 0 до +50
Пределы допускаемой погрешности анализатора АВП-01Т при измерении:
в диапазоне: (0 200) мкг/дм3	+- (2 + 0,03*А)
в диапазоне: (0,2 2) мг/дм3	+- (0,05*А 2)
в диапазоне: (2 20) мг/дм3	+- (0,1*А 0,1)
в диапазоне: (0 20) об. %	+- (0,1 + 0,03*А)
в диапазоне: (20 100) об. %	+- (0,05*А 0,3)
в диапазоне: (0 20) кПа	+- (0,1 + 0,03*А)
в диапазоне: (20 200) кПа	+- (0,05*А 0,3)
в диапазоне: (0 200) мм рт. ст.	+- (1 + 0,03*А)
в диапазоне: (200 2000) мм рт. ст.	+- (0,05*А 3)
температуры, С	+- 0,3
Пределы допускаемой систематической погрешности «Жидкость-газ», %, не более	3
Время установления 95% показаний при скачкообразном изменении концентрации водорода при 25 С, с, не более	30
Время установления рабочего режима АВП01Т после включения, мин, не более	5
Срок службы амперометрического сенсора	не ограничен
Потребляемая мощность, В·A, не более	5
Напряжение питания АВП-01Т	36 / 220 В, 50 Гц
Масса анализатора, кг, не более	2

Примечание: А показания анализатора в выбранной единице измерения.

Комплект поставки анализатора АВП-01Т:

• измерительное устройство АВП-01Т;
• амперометрический сенсор АСрН2-03 (или АСрН2-04);
• измерительная камера;
• держатель камеры выносной;
• флакон с электролитом;
• набор переходников;
• комплект монтажных петель;
• ЗИП;
• кольцо резиновое на колпачок;
• кольцо резиновое на сенсор;
• паспорт, руководство по эксплуатации;
• транспортная тара.

Документы:

https://geekprom.ru/wa-data/public/site/docs/Doc/Альфа-Бассенс/Руководство по эксплуатации АВП-01.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Альфа-Бассенс/Паспорт АВП-01.pdf
