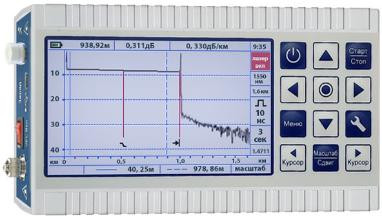

Рефлектометр оптический Квант-VFL

Описание рефлектометра оптического Квант-VFL:

Рефлектометр оптический КБ Связь Квант-VFL служит для измерения затухания в оптических волокнах и их соединениях, измерения длины кабеля и расстояния до мест неоднородностей в волоконно-оптических системах передачи. Встроенный визуальный дефектоскоп позволяет выполнять  идентификацию волокна в кассетах, обнаруживать некачественные контакты, трещины , сварочные стыки, обрывы, перегибы оптического волокна визуальным методом. Рефлектометр может применяться при строительстве, ремонте и обслуживании волоконно-оптических линий связи.

Функциональные особенности рефлектометра оптического Квант-VFL:

• Простота в эксплуатации: настройка всех параметров измерения на одном экране в течении нескольких секунд.


• Высокая чувствительность.

• Сохранение рефлектограмм в внутренней памяти с параметрами измерений и дополнительным текстом.
• Энергонезависимая память и часы реального времени.
• Экранная клавиатура для создания названия рефлектограммы.
• Связь с компьютером по USB-интерфейсу для передачи снятых рефлектограмм.
• Маленький размер.

• Автоматический анализ рефлектограмм в табличной форме с указанием событий, типов событий в виде пиктограмм, расстояний до событий, потерь в дБ до событий и после событий.
• Автоматический анализ рефлектограмм с установкой на самой рефлектограмме в месте события маркеров красного цвета и пиктограмм соответствующих типу события.

• Питание от аккумуляторной батареи емкостью 4400 mA/ч или от сети переменного тока 220 В.
• Связь с компьютером по USB-интерфейсу для передачи снятых рефлектограмм (ПО для просмотра рефлектограмм на ПК в комплекте).

• Измерение затухания на выбранном участке.
• Расчет затухания на 1 км. кабеля.

Опции

• Связь с компьютером через USB-интерфейс.
• Тип разъема FC.
• Встроенный визуальный дефектоскоп (VFL) с выходной мощностью 10 МВт.

Технические характеристики рефлектометра Квант-VFL:

Параметр	Значение
Модель	Квант-VFL
Тип излучятеля	лазер
Диапазон измеряемых расстояний	от 0-50 м до 200 км
Разрешение	0,25 м
Длина волны	1310 / 1550 нм
Динамический диапазон при импульсе 20 мкс и времени измерения 2 мин (при включенном фильтре)	30 / 28 дБ
Динамический диапазон при импульсе 10 мкс и времени измерения 3 мин	не менее 30 дБ
Длительность зондирующего импульса	от 5 нс до 50 мкс
Величина мертвой зоны при импульсе 5 нс	по затуханию: 6 м по событию: 3 м
Установка показателя преломления	в диапазоне от 1 до 2 с шагом 0,00001
Число точек рефлектограмм	12800
Дискретность измерения затухания	0,001 дБ
Питание	Аккумулятор 4400 mA/ч или ток 220В
Дисплей	цветной TFT, разрешение 470 х 272 точки
Встроенная память	250 рефлектограмм с параметрами измерений
Габариты, мм	158 х 92 х 36 мм
Вес, кг	0,35 кг

Документы:

Мы предлагаем для поставки электроизмерительные устройства рефлектометры. Рефлектометр оптический Квант-VFL, артикул 323632 по цене 82 500 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
