Преобразователь измерительный переменного тока и напряжения Е854ЭЛ (1 аналоговый выход без RS485)
Описание преобразователя Е854ЭЛ:
Преобразователи переменного тока и напряжения Е854ЭЛ предназначены для линейного преобразования входного сигнала переменного тока и напряжения частотой 50 Гц в один или два унифицированных гальванически развязанных выходных сигнала постоянного тока.
Преобразователи применяются для контроля токов и напряжений электрических систем, установок, для автоматизации различных объектов энергетики. Наличие интерфейса RS485 позволяет использовать преобразователи для передачи информации в цифровом коде в автоматизированную систему.
Преобразователи Е854ЭЛ имеют свидетельство о типовом одобрении Российского морского регистра судоходства (климатическое исполнение ОМ2).
Список измеряемых показателей:
- частота/отклонение частоты;
- напряжение/отрицательное/положительное отклонения напряжения;
- коэффициенты/суммарный коэффициент гармонических составляющих напряжения;
- коэффициенты/суммарный коэффициент гармонических групп напряжения;
- коэффициенты/суммарный коэффициент гармонических подгрупп напряжения;
- коэффициенты интергармонических групп напряжения;
- коэффициенты интергармонических центрированных подгрупп напряжения;
- среднеквадратичные значения гармонических групп;
- среднеквадратичные значения гармонических подгрупп;
- среднеквадратичные значения интергармонических групп;
- кратковременная доза фликера; - длительная доза фликера;
- остаточное напряжение, глубина и длительность провала напряжения;
- максимальное значение, коэффициент и длительность перенапряжения;
- длительность прерывания напряжения.
Преобразователи могут применяться для работы в составе технических средств атомных станций (ТС АС) в соответствии с классом безопасности 4 по НП-001-15.
Преобразователи, предназначенные для эксплуатации на морских судах, по устойчивости к климатическим и механическим воздействиям соответствуют требованиям Российского морского регистра судоходства (Приложение 13, 14 р.10, ч.IV Пр. РС/ТН).
Преобразователи, не имеющие исполнение с RS485, относятся к одноканальным изделиям с гальванической развязкой между входными и выходными цепями.
Преобразователи изготавливаются для эксплуатации в условиях умереннохолодного климата, по устойчивости к воздействию климатических факторов соответствуют группе С4 по ГОСТ Р 52931 и предназначены для работы в интервале температур от минус 40 до плюс 50 С и относительной влажности 95 % при температуре плюс 35 С.
Технические характеристики Е854ЭЛ:
| Тип преобразователя | Исполнение | Габаритные размеры, мм | Масса, кг, не более |
|---|---|---|---|
| Е854ЭЛ | с RS485 | 70х85,5х89 | 0,4 |
| без RS485 | 70х85,5х79 |
| Диапазон преобразования входного сигнала | Диапазон изменения выходного сигнала, мA | Сопротивление нагрузки не более, Ом | ||
|---|---|---|---|---|
| переменный ток, A | напряжение переменного тока, В | выход 1 | выход 2 | |
| - | 0…125, 0…250, 75…125, 150…250, 0…100, 0…400, 0…500 | 0…5 | 0…5 | 0…2500 |
| 4…20, 0…20 | 4…20, 0…20 | 0…500 | ||
| 0…0,5; 0…1; 0…2,5; 0…5 | - | 0…5 | 0…5 | 0…2500 |
| 4…20, 0…20 | 4…20, 0…20 | 0…500 | ||
| Параметр | Значение |
|---|---|
| Отображение информации | |
| Дополнительные возможности | Подключение модулей индикации или табло по интерфейсу RS485 |
| Телеизмерение | |
| Входной сигнал | А: 0…0,5; 0…1; 0…2,5; 0…5 В: 0…125, 0…250, 75…125, 150…250, 0…100, 0…400, 0…500 |
| Пределы основной погрешности | 0,5 % |
| Гальваническая развязка входных и выходных цепей, цепей питания | Есть |
| Кратковременные перегрузки по входному сигналу с кратностью (максимальное значение) | Ток: Кратность: 20; число перегрузок: 2; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 0,5. Напряжение: Кратность: 1,5; число перегрузок: 9; длительность каждой перегрузки, сек.: 0,5; интервал между двумя перегрузками, сек.: 15. |
| Входное сопротивление при измерении напряжения | (1-0,005) МОм |
| Интерфейс связи / Аналоговые выходы | |
| RS485 | Количество: 0, 1, 2; протокол Мodbus RTU; Скорость обмена интерфейса: 4800, 9600, 19200, 38400 бод. |
| Аналоговые выходы | Количество: 0, 1, 2 Диапазоны: 0…5 мА;4…20 мА;0…20 мА |
| Время установления выходного аналогового сигнала, не более | 0,5 с |
| Питание | |
| Напряжение питания | 220ВУ - от 85 до 264 В переменного тока частотой 50 Гц или от 100 до 370 В постоянного тока; 230В - от 85 до 264 В переменного тока частотой 50 Гц; 12ВН - (12+6/-3) В постоянного тока; 24ВН - (24+12/-6) В постоянного тока |
| Мощность потребления от цепи питания, не более | - 1 Вт от цепи входного сигнала (для параллельной цепи); - 0,01 Вт от цепи входного сигнала (для последовательной цепи); - 6 В·А от цепи питания |
| Условия эксплуатации | |
| Рабочий диапазон температур | От -40 до +50 С |
| Степень защиты | IP50 |
| Монтаж | На DIN-рейку |
| Сечение проводов | до 4 мм^2 (одножильные провода), до 2,5 мм^2 (многожильные провода) |
| Максимальная перегрузка по входному сигналу (длительность) | 120% (2 ч) |
| Межповерочный интервал | 10 лет |
| Гарантийный срок эксплуатации | 2 года |
| Средний срок службы, не менее | 20 лет |
| Средняя наработка на отказ | 200000 ч |

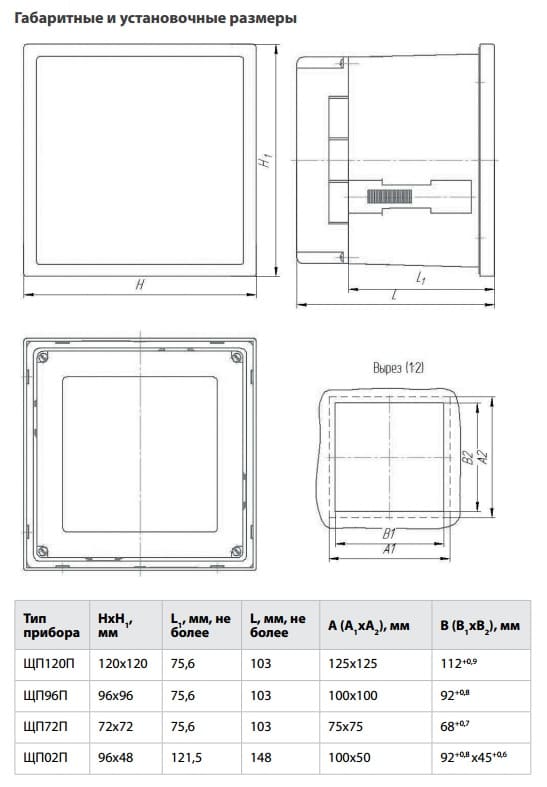

Габаритный чертеж:
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Свидетельство об утверждении типа СИ E854_-E856.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Методика поверки_E854EL_E856EL.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Методика поверки E854EL_-E856EL.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/elektropribor/Руководство по эксплуатации E854ЭЛ.pdf
