Преобразователь аналоговых и дискретных сигналов ENMU
Описание ENMU устройство сопряжения с шиной процесса:

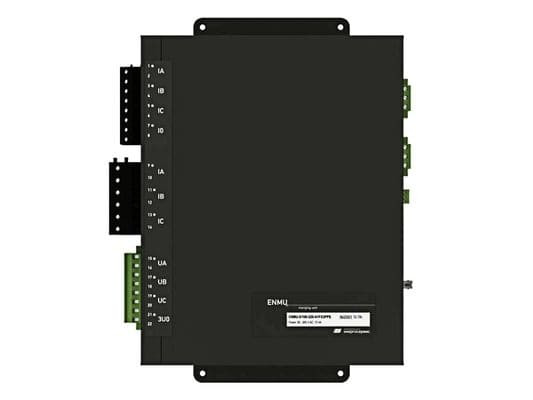

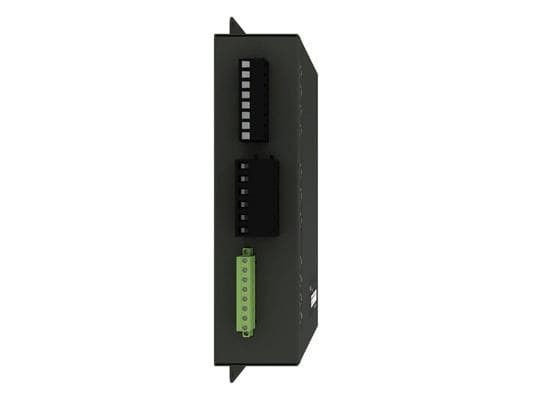

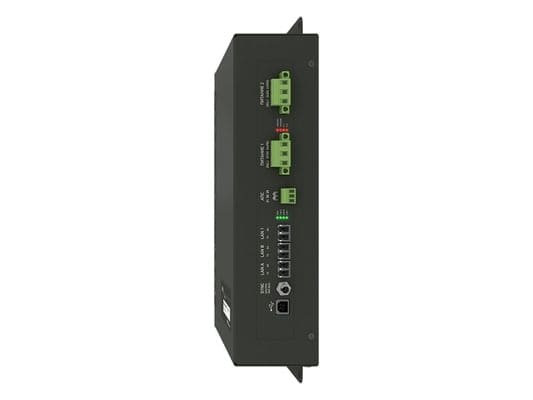

Преобразователи аналоговых и дискретных сигналов (Stand Alone Merging Unit) ENMU предназначены для применения в составе цифровых подстанций для аналого-цифрового преобразования сигналов трансформаторов тока и напряжения и сопряжения дискретных сигналов с шиной процесса и шиной подстанции.
Устройство сопряжения с шиной процесса ENMU осуществляет аналогово-цифровое преобразование входных сигналов от электромагнитных измерительных трансформаторов тока и напряжения и передачу выборок значений (англ. Sampled Values, сокр. SV) по сети Ethernet в соответствии с техническими требованиями Implementation Guidelines for Digital Interface to Instrument Transformers using IEC 61850-9-2 (МЭК 61850-9-2LE).
ENMU подключается к «шине процесса» (англ. Process Bus) с помощью цифровых оптических интерфейсов и публикует потоки SV. На прием SV подписываются устройства, подключенные к «шине процесса» (например, цифровые терминалы релейной защиты, цифровые счетчики электроэнергии, системы контроля качества электроэнергии, устройства синхронных векторных измерений).
ENMU обеспечивает передачу до четырех потоков SV. Состав сигналов в каждом потоке настраивается пользователем. ENMU одновременно с публикацией SV обеспечивает передачу данных согласно IEC 60870-5-104 и IEEE C37.118.2, то есть является одновременно и устройством синхронизированных векторных измерений (УСВИ, PMU).
Для передачи данных ENMU оборудован тремя оптическими интерфейсами Ethernet 100Base-FX: интерфейсы Lan А, Lan B, LAN 1, два из которых поддерживают PRP. Синхронизация времени осуществляется через оптический интерфейс SYNC (1 PPS или IRIG-B(A)).
Условные обозначения:
Технические характеристики ЭНКМ:
| Параметр | Значение |
|---|---|
| Парамеры входных сигналов | |
| Номинальное значение входного сигнала | 57,7 В, 1/5 А, 50+-10 Гц |
| Количество входов | 4 U, 4 I (измерительная обмотка), 3 I (релейная обмотка) |
| Диапазон измерения | U: 0,05..2 от Uном I (измерение/защита): 0,01..2 от Iном / 0,1..40 от Iном |
| Основная относительная погрешность измерения | U: 0,2%, I (измерение/защита): 0,2% / 5% |
| Параметры SV | |
| Частота дискретизации | 4000, 12800 Гц |
| Задержка на преобразование сигнала в SV | Не более 100 мкс |
| Состав SV | SV80 ИТТ+SV80 ИТН, SV80 РТТ+SV80 ИТН, SV256 ИТТ+SV256 ИТН, SV256 РТТ+SV256 ИТН |
| Регистрация авариных событий | 32/64/128/256 сэмплов за 20 мс, настраиваемое время записи до и после аварии, SD-накопитель |
| Интерфейсы | LAN A, LAN B, LAN 1: Ethernet 100Base-FX, LC, multimode, 50/125 мкм, 1300 нм, PRP IEC 62439-3 (LAN A + LAN B) |
| SYNC: Receiver Ethernet 100Base-FX, ST, multimode 62,5/125 мкм, 820 нм, IRIG A/ IRIG B, PPS 1 Гц | |
| Сервисный порт USB | |
| Параметры питания | 2 независисмых входа питания, ~100..240 В, 45..55 Гц или =120..370 В, не более 15 ВА |
| Условия эксплуатации | |
| Температура окружающего воздуха | -40…+70С |
| Влажность без конденсата | 5-95% |
| Атмосферное давление | 70-106 кПа |
| Монтаж | 2 проушины, настенный монтаж |
| Габаритные размеры | ВШГ 270 х 215 х 70 мм (305 х 255 х 70 мм) |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/Свидительство СИ (ENMU) (Республика Беларусь).pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ENMU описание типа.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/Энергосервис/ENMU декларация соответствия Таможенного союза.PDF
