Промышленный микроомметр МИКО-1
Описание микроометра МИКО-1
Микроомметр МИКО-1 предназначен для измерений электрического сопротивления постоянному току контактов высоковольтных коммутационных устройств, разборных и неразборных контактных соединений, шунтирующих резисторов и других участков электрических цепей.
Отличительные особенности микроометра МИКО-1
1. Измерения переходного сопротивления в диапазоне 0 / 20000 мкОм
- высоковольтных и автоматических выключателей, контакторов, размыкателей, соединителей и реле;
- болтовых, сварных и паяных соединений токопроводов и шин; рельсовых соединений, колесных пар вагонов и др.
2. Автоматический выбор диапазона измерений
Участие пользователя в измерительном процессе минимально. Запуск процесса измерения производится по нажатию одной кнопки, без дополнительных настроек.
3. Сила измерительного тока до 50A
Окисная плёнка и неметаллические включения контактов обуславливают нелинейную зависимость переходного сопротивления от протекающего тока.
Особенно сильно эта нелинейность заметна при измерении электрического сопротивления контактов (переходное сопротивление) при помощи небольших токов. В связи с этим наиболее достоверные измерения будут при приближении тока микроомметра к рабочему току контактов.
Однако микроомметры с током до 10А дают завышенные показания сопротивления, что может повлечь неоправданную отбраковку контактов. МИКО-1 предназначен для измерения переходного сопротивления, при этом диагностика выполняется при такой силе измерительного тока, при которой нелинейной зависимостью сопротивления от силы измерительного тока можно пренебречь.
4. Измерительный ток МИКО-1 протекает стабильно и достаточное время
Измерительный ток должен протекать по цепи стабильно и достаточное время, а сам прибор – устойчиво работать в условиях мощных электромагнитных полей. Нестабильность тока микроомметра вызывает дополнительную погрешность измерения сопротивления, пропорциональную изменению тока за время измерения и индуктивности цепи. При этом индуктивность цепи складывается из индуктивности встроенного трансформатора тока и полюсов выключателя, а также индуктивности присоединительного кабеля.
Прибор МИКО-1 в соответствии с требованиями ГОСТ 52931-08 защищён от электромагнитных полей напряжённостью до 400 А/м путём экранирования, а так же использованием специальных схемных решений. В связи с этим показания прибора остаются стабильными и в условиях подстанции 500 кВ.
Стандартные методы поверки микроомметров не предусматривают определение дополнительной погрешности, вызванной наличием индуктивности в цепи. Отсюда следует, что даже занесение прибора в Государственный реестр средств измерений не дает гарантии отсутствия у этого прибора дополнительной погрешности, вызванной индуктивностью цепи. Только наличие в приборе стабилизации измерительного тока позволяет свести к минимуму эту составляющую погрешности.
5. Устойчивая работа в условиях мощных помех промышленной частоты
Прибор МИКО-1 предназначен для измерений переходного сопротивления контактов, в том числе контактов и контактных групп высоковольтных выключателей. Он специально разработан для эксплуатации в условиях действия мощных помех промышленной частоты и обеспечивает их эффективное подавление (не менее чем в миллион раз для частот 49,7–50,3 Гц).
Технические характеристики микроометра МИКО-1
| Параметр | Значение |
| Диапазон измеряемых сопротивлений, мкОм | 0 - 20000 |
| Предел допускаемой абсолютной основной погрешности измерения, мкОм | ±(1+0,01*Rх), Rх - измеренное значение сопротивления |
| Предел допускаемой абсолютной дополнительной погрешности, связанной с остальными влияющими величинами | не превышает одной десятой предела основной погрешности |
| Максимальный измерительный ток, А | 48 |
| Количество последовательных измерений без подзарядки аккумулятора, шт | 20 - 50 |
| Время зарядки аккумулятора, ч | 4 |
| Время установления рабочего режима не более, с | 4 |
| Время одного измерения, с | 6 |
| Потребляемая из сети мощность (в режиме зарядки аккумулятора) не более, Вт | 20 |
| Степень защиты прибора в рабочем положении | IP20 |
| Температурный диапазон эксплуатации,-С | -15 ... +40 |
| Вес, не более, кг | 3,6 |
| Габариты, мм | 250х80х210 |
Внешний вид передней панели микроометра МИКО-1

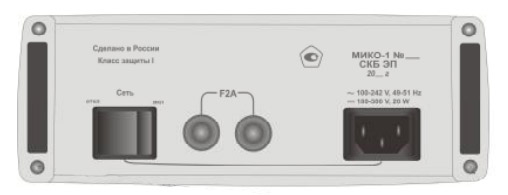

Внешний вид задней панели микроометра МИКО-1
Комплектация микроометра МИКО-1
| Наименование | Применение | Фото | Количество |
| Измерительный блок МИКО-1 | Прибор и сопроводительная документация: сертификат о калибровке, руководство по эксплуатации, формуляр |
| 1 |
| Кабель измерительный с раздельными токовыми и потенциальными проводами К01 | Токовые провода заканчиваются зажимами типа "крокодил плюс струбцина". Потенциальные выносные пружины и штырьевые контакты из дополнительной комплектации вставляются в гнездо в ручке крокодила. Для измерения сопротивления между точками присоединения токовых зажимов, например, дугогасительных камер (Длина 2,1 м. + 3,5 м.) |
| 1 |
| Сетевой кабель | Для заряда аккумулятора прибора через встроенное зарядное устройство (длина 2 м.) |
| 1 |
| Шунт 75ШСМ М3,75-0,5 | Шунт для поверки работоспособности микроомметра МИКО-1 |
| 1 |
| Предохранители ВП2Б-1В-2А | Для защиты источника питания |
| 2 |
| Сумка | Удобная и износостойкая сумка для удобной транспортировки прибора, документации и комплектующих. |
| 1 |
Дополнительная комплектация микроометра МИКО-1
| Наименование | Применение |
|---|---|
| Кабель измерительный с игольчатыми подпружиненными контактами К02 | Применяется при невозможности присоединения к объекту кабелем К01, например, при контроле сопротивлений сборных и присоединительных шин. Кабель измерительный с игольчатыми подпружиненными контактами. Длина 0,8м. + 1,8м. |
| Кабель измерительный с игольчатыми подпружиненными поворотными контактами | Альтернатива кабелю К02, а также при невозможности присоединения к объекту кабелем К01, например, для измерений переходных сопротивлений в труднодоступных местах объектов с окрашенными поверхностями. Кабель измерительный с игольчатыми подпружиненными поворотными контактами. Длина 0,8м. + 1,8м. |
| Потенциальный пружинный контакт (черный и красный) | Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода. |
| Потенциальный штыревой контакт (черный и красный) | Контакты рекомендованы к эксплуатации с кабелем из стандартной комплектации - К01, вставляются в гнездо в ручке крокодила для подключения к шпильке ввода. |
| Аккумулятор А506/35S | |
| Переходник для образцовой катушки | Для поверочных лабораторий: проведения поверки / калибровки прибора. |
| Штанга-манипулятор | Штанга-манипулятор предназначена для присоединения измерительных кабелей с земли/с крышки бака к вводам высоковольтных выключателей, а также к элементам конструкции высоковольтных разъединителей и заземлителей, без применения лестниц и подъемников. |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Описание типа для МИКО-1.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Свидетельство СИ Республики Беларусь для МИКО-1.pdf
https://geekprom.ru/wa-data/public/site/docs/Doc/СКБ_ЭП/Свидетельство СИ Республики Казахстан для МИКО-1.pdf
Мы предлагаем для поставки электроизмерительные устройства омметры, миллиомметры, микроомметры. Промышленный микроомметр МИКО-1, артикул 152328 по цене 185 724 ₽ имеется в наличии на складе. Цена актуальна и включает НДС. Приобрести данные приборы Вы можете онлайн на нашем сайте добавив товар в корзину или позвонив по телефону 8 800 600-95-36 .
