Измерительный комплекс сточных вод SLK-100S
Описание измерительного комплекса сточных вод SLK-100S:
Измерительный комплекс Streamlux SLK-100 предназначен для измерения объемного расхода безнапорного потока сточных вод промышленных предприятий и ЖКХ. Высокая чувствительность комплекса на малых скоростях потока (от 0,01 м/с) позволяет фиксировать даже самые незначительные сбросы и полноценно использовать прибор для коммерческого учета сточных вод.
В отличие от приборов, использующих косвенные методы вычисления расхода по уровню жидкости в трубе / канале, измерительные комплексы Streamlux SLK-100 позволяют вести учет с погрешностью не более 0,5%. При этом они практически не требуют обслуживания и стоят существенно дешевле любых своих аналогов, как импортного, так и российского производства.
Измерительный комплекс может быть смонтирован в смотровом колодце или на участке свободного излива в отстойник / водоем. Датчики имеют исполнение IP68 и могут работать при полном затоплении. Возможна поставка комплектов с функцией архивирования показаний расхода, беспроводной передачей данных и полностью автономным питанием для установок в местах с отсутствием источников электроэнергии.
Во всех моделях имеется расширенный набор аналоговых и цифровых портов: 4...20 мА, импульсный, коммуникация по RS-485 по протоколу Modbus.
Технические характеристики:
| Характеристика | Значение |
|---|---|
| Диаметр номинальный, мм | 50…2200 |
| Диапазон измерения скоростей потока, м/с | ±0.01 — ±12 м/с, в обе стороны |
| Температура рабочей среды, °C | -25…+80 |
| Температура окружающей среды, °C | -10…+50 |
| Погрешность, % | ±0,5 (на базе электромагнитного расходомера)
±1 (на базе ультразвукового расходомера) |
| Класс защиты датчиков | IP68 |
| Напряжение, В | 85-240/АС
20…36/DC |
| Автономное питание | Литиевая батарея (срок службы - 5 лет)
Солнечная батарея |
| Импульсный сигнал вых., л/имп | 0,001…1000 (настраиваемый) |
| Токовый сигнал вых., мА | 4…20 (HART) |
| Цифровой выход | RS485 (MODBUS, PROFIBUS) |
| Длинна кабеля | До 200м |
| Архив (опция) | Ежечасно
Ежедневно Ежемесячно |
Наибольший измеряемый средний объемный расход:
| Характеристика | Значение | ||||
|---|---|---|---|---|---|
| Диаметр номинальный, мм | 80 | 100 | 150 | 200 | 300 |
| Qнаиб м3/час, SLK-100M | 181 | 283 | 636 | 1130 | 2550 |
| Qнаиб м3/час, SLK-100S | 145 | 230 | 500 | 900 | 2000 |
Принцип работы измерительного комплекса:
Streamlux SLS-100 преобразует частично заполненную трубу в полностью заполненную с помощью специальной конструкции в виде трубы с вертикальным изливом и направлет весь объем сточных вод через измерительный участок ультразвукового или электромагнитного расходомера.
Существует несколько видов установки комплекса. Изначально выясняется, позволяют ли параметры потока применить сужение диаметра расходомерного участка (РУ). Такой тип монтажа предпочтительнее, так как он позволяет уменьшить габаритные размеры РУ и снизить стоимость комплекса (иногда существенно).

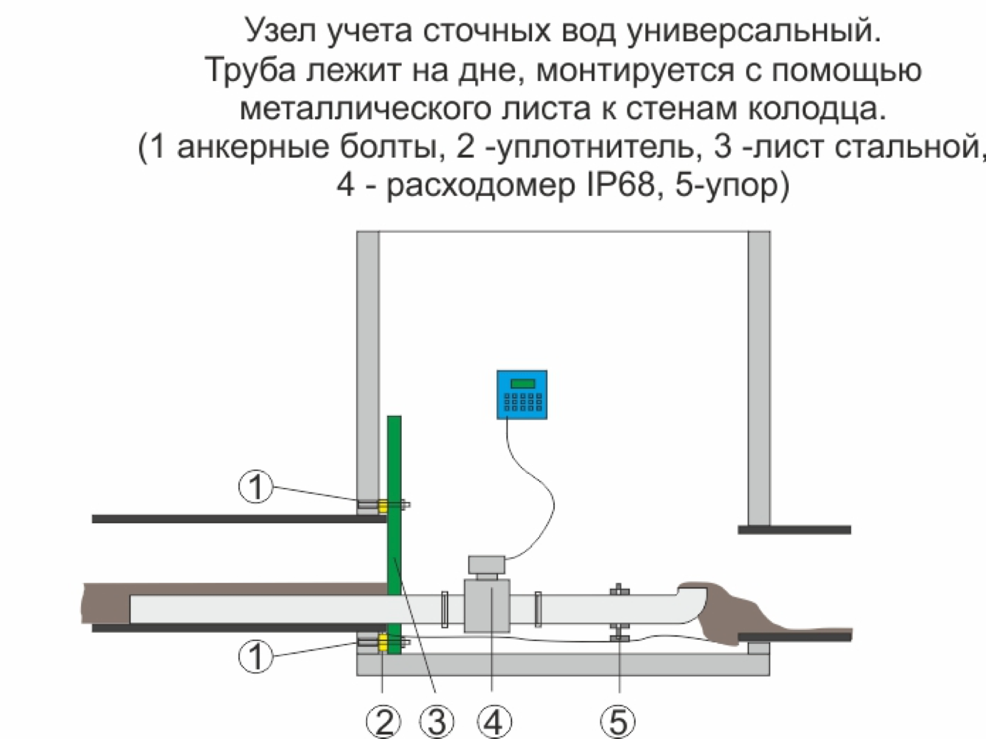

Если сужение допустимо, то расходомерный участок может быть установлен по центру либо по низу входящей трубы. Герметизация производится с помощью механической заглушки внутри трубы (при установке по центру), либо металлическим листом к стенам колодца.

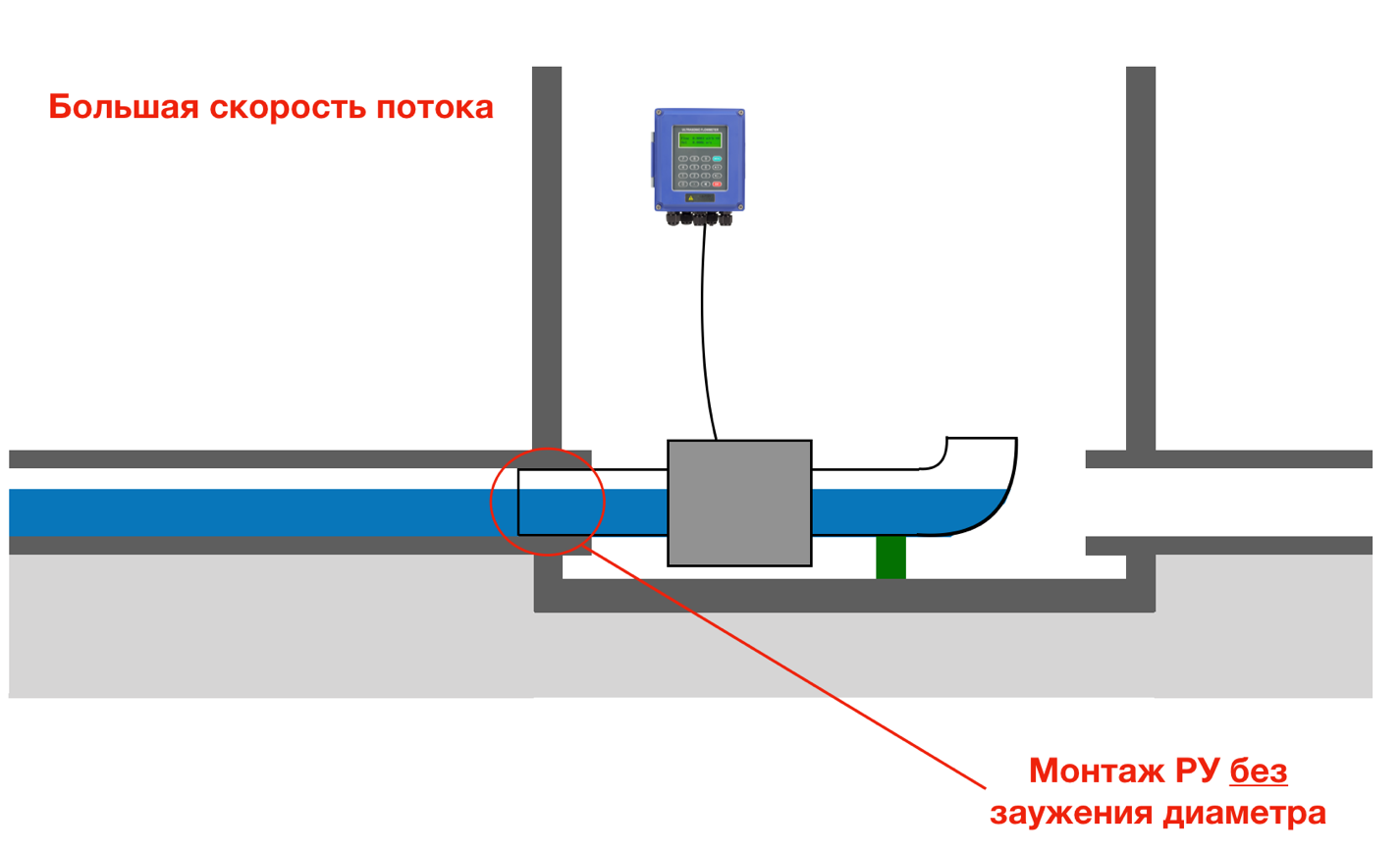

В случае если сужение диаметра трубы не допустимо, то применяется монтаж встык с использованием соединительных ПФРК или ДРК муфт в зависимости от того, какой тип расходомерного участка входит в состав измерительного комплекса (фланец или кламп).
В любом варианте проектное решение всегда разрабатывается таким образом, что в него закладывается максимальная пропускная способность гарантированно превышающая заявленные пиковые нагрузки. Риск затопления коллектора отсутствует.
Для сложных случаев, когда сужение трубы технологически недопустимо, а исходный диаметр составляет 600, 800 и более миллиметров, предлагается уникальное на рынке решение, позволяющее внедрить измерительный комплекс SLK-100 без необходимости рыть многометровые колодцы для помещения в них измерительных участков. При этом выдерживаются все строгие метрологические требования к расходомерам для коммерческого учета, и все прочие преимущества комплекса.
Комплект поставки SLK-100S:
- Вычислитель расхода
- Ультразвуковые датчики расхода IP68
- Измерительный участок с вертикальным изливом
Коммуникационные порты:
- Токовый
- Импульсный
- Частотный
- Релейный
- RS-232 (RS-485)
- Звуковой
Монтажный комплект:
- Заглушка или монтажный щит
- Анкеры
- Уплотнитель
Документы:
