Антикризисный расходомер KFL-DC MAG 2000
Описание антикризисного расходомера KFL-DC MAG 2000:
KFL-DC MAG 2000 - это самые доступные электромагнитные расходомеры среди высокоточных приборов с погрешностью не более 0,5%. Они используются для измерения расхода, как чистой воды, так и сточных вод с любым содержанием примесей. Идеально подходят для предприятий с ограниченным бюджетом.
Их основной особенностью является соединение типа "сэндвич", которое позволяет монтировать расходомер в самых стесненных условиях помещений узлов учета. Конструктивная взаимозаменяемость между различными стандартами фланцевых соединений делает расходомер KL-DC MAG 2000 по-настоящему универсальным.
Стандарт фланцевого соединения может быть выбран из DIN, ANSI, JIS и других соответствующих стандартов. Защита корпуса - IP65. Доступны комплектации с автономным питанием от литиевой батареи. Широкий набор коммуникационных интерфейсов позволяет легко встроить прибор в любую систему автоматизированной диспетчеризации и удалённого съёма показаний расхода.
Отличительные особенности расходомера:
- Проточная часть расходомера не имеет движущихся частей;
- Высокая защита от воздействия внешних вибраций и помех;
- Применим для жидких рабочих сред с высокой температурой (до +80°С; +180°С покрытие ФЭП с установленными ребрами охлаждения);
- Компактное или раздельное исполнение;
- Расходомер имеет широко распространенные выходные сигналы (4.. .20 мА, импульсный, RS-485 и т.д.).
Технические характеристики:
| Характеристика | Значение |
|---|---|
Диаметр номинальный, мм |
DN25…DN200 |
Материал корпуса |
Алюминий (DN10…DN100) Сталь (DN125…DN2200) Нержавеющая сталь (DN125…DN2200) |
Материал электродов |
Нержавеющая сталь AISI 316L Титановый сплав Монель (никелевый сплав) |
Внутреннее покрытие (футеровка) |
Фторопласт PTFE (DN25…DN200) |
Диапазон измерения, м3/ч |
0,14…14 (скорость 0,5 м/с) |
Диапазон измерения, м3/ч |
2,8…283 (скорость 10 м/с) |
Температура рабочей среды, °C |
-25…+180 |
Температура окружающей среды, °C |
-10…+50 |
Влажность относительная, % |
≤ 75 |
Давление рабочей среды, бар |
1,6-4,0 МПа |
Погрешность, % |
±0,5 |
Электропроводность, мкСм/см |
От 5 и более |
Класс защиты |
IP65 (Моноблок или выносной) IP67 (Моноблок ) IP68 (Выносной преобразователь) |
Напряжение, В |
85-240/АС 20…36/DC |
Автономное питание |
Литиевая батарея |
Импульсный сигнал вых., л/имп |
0,001…1000 (настраиваемый) |
Токовый сигнал вых., мА |
4…20 (HART) |
Цифровой выход |
RS485 (MODBUS, PROFIBUS) |
Длинна кабеля |
В базе - 5м Максимум - 100м (выносной тип) |

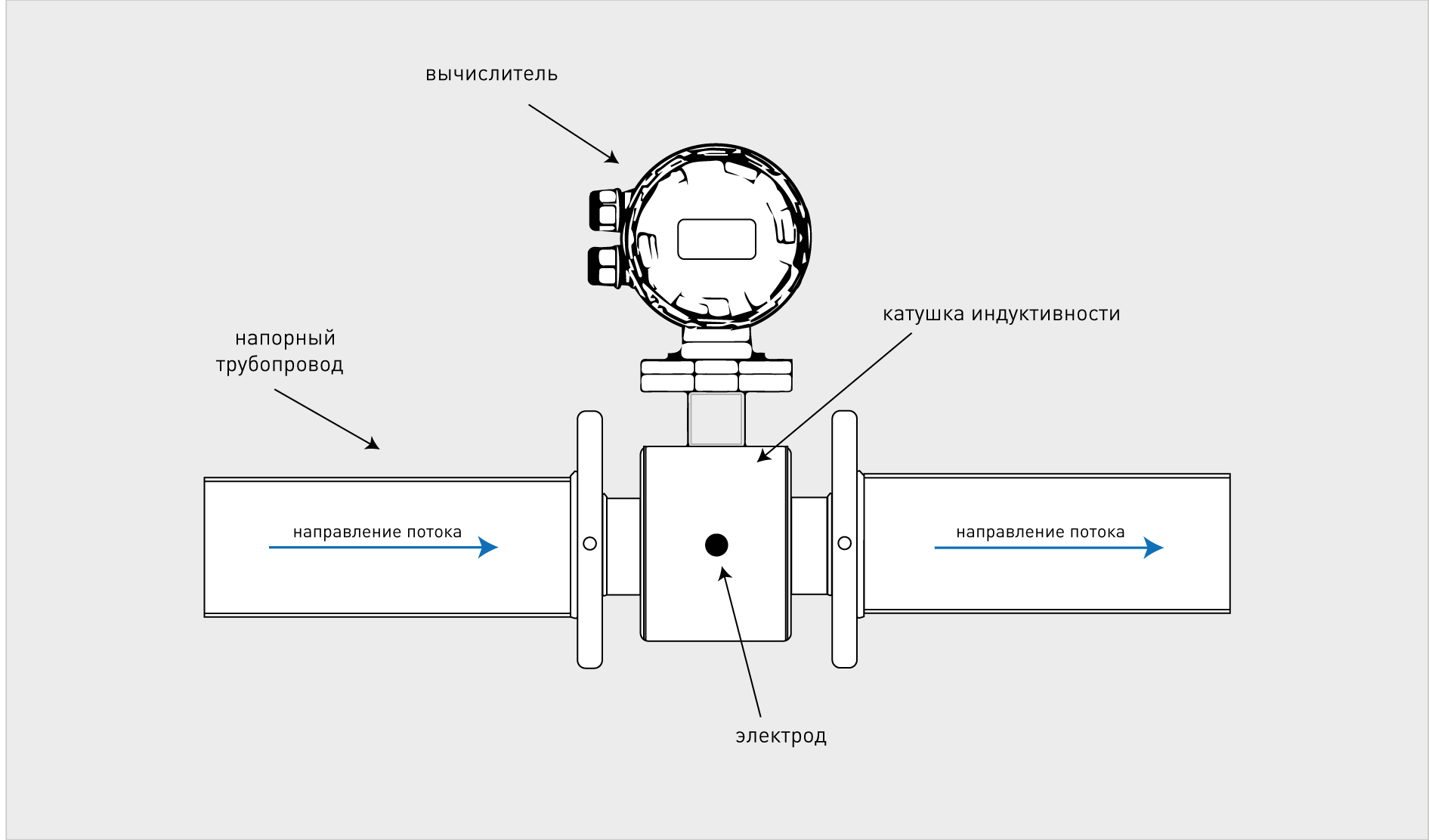

Принцип работы:
Принцип измерения электромагнитных расходомеров серии KFL-DC MAG основан на законе Фарадея.
Принцип измерения электромагнитных расходомеров основан на явлении электромагнитной индукции, согласно которому в проводнике, движущемся в однородном магнитном поле, наводится ЭДС, пропорциональная индукции этого поля, длине проводника и скорости движения проводника.
Если жидкость проводит ток, её перемещение поперёк линий магнитного поля приведёт к возникновению ЭДС, пропорциональной скорости потока.
На практике эта схема реализуется путём установки электромагнитов таким образом, чтобы линии магнитного потока были перпендикулярны потенциальному перемещению потока жидкости, а также установкой пары электродов, фиксирующих наведённую движением потока ЭДС.
Комплект поставки:
| Принадлежность | Характеристика |
|---|---|
| Материал электродов | Нержавеющая сталь AISI 316 |
| Футеровка | FEP (Т жидкости до +180°С) |
| Фланцы | Сталь |
| Давление | 1.6 МПа |
| Степень защиты корпуса | IP65 |
| Конструкция | Моноблок |
| Источник питания | 85…240В/АС |
| Выходные сигналы | 4…20 мА Импульсный RS485 (MODBUS) |
Документы:
https://geekprom.ru/wa-data/public/site/docs/Doc/KAFLON/Описание типа СИ KFL-DC MAG.pdf
